產品名稱： 電動方型插板閥[ 2021-06-09 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、 電動方型插板閥產品介紹

    上海湖泉電動方形插板閥由框架、閥板組成，工作時，連桿受(氣)電推力作用帶動閘板作水平方向的往復運動，達到閥門的啟閉目的。該閥 是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送的主要控制設備， 廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。 通常于卸料器配套使用。手動插板閥的直徑與卸料器進料口配套，有方形和圓形兩種。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。插板門密封結構可以分軟密封、硬密封結構。工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命長。插板門在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。

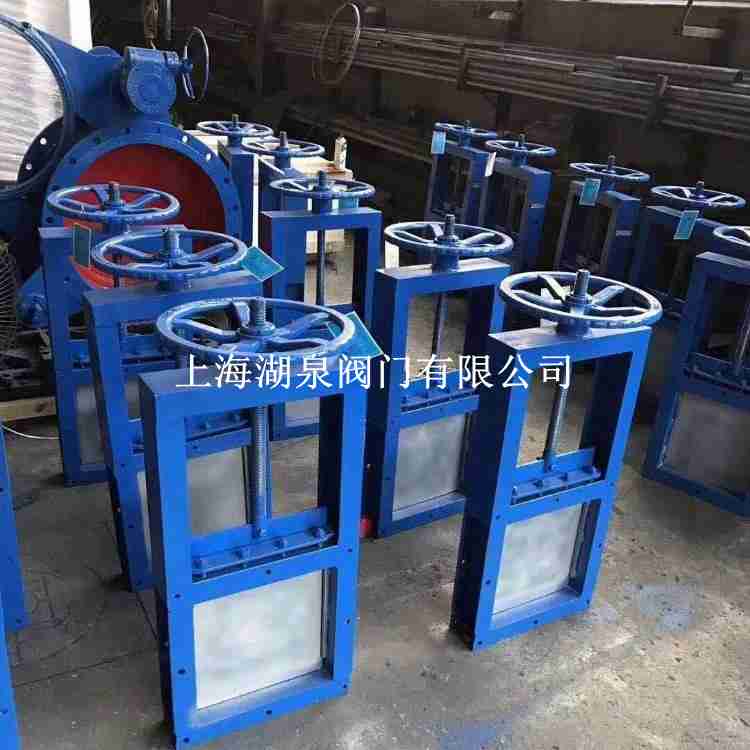

    電動方型插板閥

    二、電動方型插板閥產品主要材質

    零件名稱 閘框 閘板 絲桿 密封圈
    材質 304 304 304 橡膠
    材質 碳鋼 碳鋼 碳鋼 橡膠
    材質 316 316 316 316

    三、電動方型插板閥主要尺寸

    類別  A×A  B×B  C×C  H  L  n-d  重量
    單向  200×200  256×256  296×296  820  100  8-Φ12  62
    250×250  306×306  346×346  930  100  8-Φ14  70.5
    300×300  356×356  396×396  1050  100  8-Φ14  81
    400×400  456×456  496×496  140  100  12-Φ14  114
    450×450  510×510  556×556  1450  120  12-Φ18  130
    500×500  560×560  606×606  1610  120  16-Φ18  147
    雙向 600×600  660×660  706×706  1830  120  16-Φ18  169
    700×700  770×770  820×820  2130  140  20-Φ18  236
    800×800  870×870  920×920  2440  140  20-Φ18  303
    900×900  974×974  1030×1030  2660  160  27-Φ23  424
    1000×1000 10741074 1130×1130 2870 160 24-Φ23 636
    說明 LMD-單向 I-手輪 距地面小于1.7米用手輪，大于1.7米用鏈輪
    鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
    電動方型插板閥
