產品名稱：Z941H-25C DN40智能一體式電動閘閥[ 2021-08-18 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 產品名稱： 電動閘閥 產品型號： Z941H,MZ941H,Z941W,Z941Y
    驅動方式： 電動,手動 連接形式： 法蘭,焊接
    結構形式： 楔式 密封結構： 硬密封,軟密封
    壓力范圍： 1.6MPa-16.0MPa 公稱通徑： DN40-1000mm
    常用材質： WCB,不銹鋼,合金鋼等 銘牌： HQ品牌

    更多點擊：閘閥

    一、Z941H-25C DN40智能一體式電動閘閥產品介紹

    上海湖泉閥門有限公司Z941H-25C DN40智能一體式電動閘閥適用于現控、遠控、易爆場合、不易手動場合等截斷或接通管路中的介質。以有AI反饋信號，可以由DO或AO控制，比較常見于大管道和風閥等。該智能電動閘閥采用一體化結構，有輸入控制信號（4~20mA DC或1-5V DC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力，特別適合于介質是粘稠，含顆粒，纖維性質的場合。廣泛應用于水處理、化工、石化、石油等工業設備，環保設備領域。智能一體化電動閘閥形體簡單，制造工藝性好，使用范圍廣。具有流體阻力小，適用的壓力、溫度范圍大等特點，是一種最常用的截斷閥。公稱壓力：PN2.5～300Kg.工作溫度：-29～540°?？趶椒秶篋N15～1800mm不斷吸收國外的閥門技術，開發和設計的結構完善，讓美觀大方和實用打造品牌。閥體材料品種齊全，由應用場合精心策劃。填料和墊片選配合理，開關輕松自如。密封性能優越。泄漏概率接近為零，通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

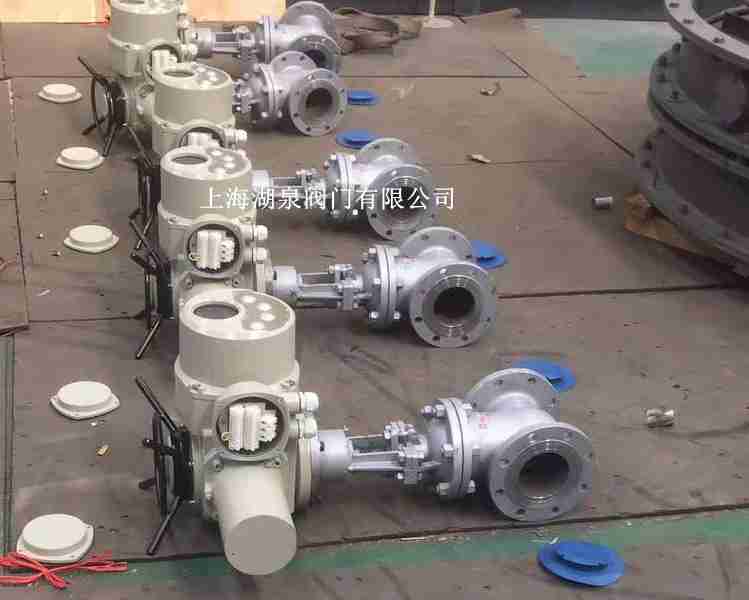

    Z941H-25C DN40智能一體式電動閘閥

    二、Z941H-25C DN40智能一體式電動閘閥產品技術參數

    產品型號：Z941H
    壓力范圍：壓力環境 常壓
    工作溫度：常溫
    適用介質：水、蒸汽、煤汽、油類、熱空氣、腐蝕性等
    公稱通徑：40-800 mm
    連接形式：法蘭

    三、Z941H-25C DN40智能一體式電動閘閥產品特點

    1、全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。
    2、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。
    3，缺相保護：具有電源缺相保護功能。
    4、控制模式：常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。
    5、 禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。
    6、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完個指令后再執行下一個指令。
    7、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。
    8、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。

    Z941H-10C DN32/Z941H-10C DN40/Z941H-10C DN50/Z941H-10CDN65/Z941H-10C DN80/Z941H-10C DN100/Z941H-10C DN125/Z941H-10C DN150/Z941H-10CDN200/Z941H-10C DN250/Z941H-10C DN300/Z941H-10C DN350/Z941H-10C DN400/Z941H-10CDN450/Z941H-10C DN500/Z941H-10C DN600/Z941H-10C DN700/Z941H-10C DN800/Z941H-10CDN900 Z941H-10C DN1000/Z941H-16C DN32/Z941H-16C DN40/Z941H-16C DN50/Z941H-16CDN65/Z941H-16C DN80/Z941H-16C DN100/Z941H-16C DN125/Z941H-16C DN150/Z941H-16CDN200/Z941H-16C DN250/Z941H-16C DN300/Z941H-16C DN350/Z941H-16C DN400/Z941H-16CDN450/Z941H-16C DN500/Z941H-16C DN600/Z941H-16C DN700/Z941H-16C DN800/Z941H-16CDN900/Z941H-16C DN1000/Z941H-25CDN32/Z941H-25C DN40/Z941H-25C DN50/Z941H-25C DN65/ Z941H-25CDN80/Z941H-25C DN100/Z941H-25C DN125/Z941H-25CDN150/Z941H-25C DN200/Z941H-25C DN250/Z941H-25C DN300/Z941H-25C DN350/Z941H-25CDN400/ Z941H-25CDN450/Z941H-25C DN500/Z941H-25C DN600/Z941H-25C DN700/Z941H-25C DN800/Z941H-25CDN900/Z941H-25C DN1000/Z941H-40CDN32/Z941H-40C DN40/ Z941H-40CDN50/Z941H-40C DN65/Z941H-40CDN80/Z941H-40C DN100/Z941H-40C DN125/Z941H-40C DN150/Z941H-40C DN200/Z941H-40CDN250/Z941H-40C DN300/Z941H-40C DN350/Z941H-40C DN400/Z941H-40C DN450/Z941H-40CDN500/Z941H-40C DN600/Z941H-40C DN700/Z941H-40C DN800/Z941H-40C DN900/ Z941H-40CDN1000/Z941H-64CDN32/Z941H-64C DN40/Z941H-64C DN50/Z941H-64CDN65/Z941H-64C DN80/Z941H-64C DN100/Z941H-64C DN125/Z941H-64C DN150/Z941H-64CDN200/Z941H-64C DN250/Z941H-64C DN300/Z941H-64C DN350/Z941H-64C DN400/Z941H-64CDN450/Z941H-64C DN500/Z941H-64C DN600/Z941H-64C DN700/Z941H-64C DN800/Z941H-64CDN900/Z941H-64C DN1000/Z941H-100CDN32/Z941H-100C DN40/Z941H-100C DN50/Z941H-100C DN65/Z941H-100C DN80/Z941H-100CDN100/Z941H-100C DN125/Z941H-100C DN150/ Z941H-100CDN200/Z941H-100C DN250/Z941H-100CDN300/Z941H-100C DN350/Z941H-100C DN400/Z941H-100C DN450/Z941H-100CDN500/Z941H-100C DN600/Z941H-100C DN700/Z941H-100C DN800/Z941H-100CDN900/Z941H-100C DN1000

    四、Z941H-25C DN40智能一體式電動閘閥產品主要零部件

    閥體 閥蓋 閥板 閥座 閥桿 填料 適用介質 適用溫度
    (≤℃)
    WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
    ZGlCr5MO ZGlCr5M0+
    Slite12    		 1Crl8Ni9+
    Slite6    		 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
    ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+
    Slite6    		 1Crl8Ni9Ti PTFE 硝酸類、堿類 200
    ZG00Crl7Nil4M02 316L+
    Slite12    		 316L+S1ite6 316L PTFE 尿素、甲銨液、磷酸 200



  • 五、Z941H-25C DN40智能一體式電動閘閥產品連接尺寸

    公稱通經DN 主要外形尺寸和連接尺寸 電動裝置 WT（kg）
    L D D1 D2   F Z-D H
    Z940H-16C Z941Y-16C Z940Y-16P Z941Y-16P Z940Y-16R Z941Y-16R
    Z940W-16P Z941W-16P Z940W-16R Z941W-16R Z940Y-16I Z941Y-16I
    40 240 145 110 85 16 3 4-18 595 DZW15 56
    50 250 160 125 100 16 3 4-18 653 DZW20 59
    65 270 180 145 120 18 3 4-18 665 DZW20 62
    80 280 195 160 135 20 3 8-18 725 DZW20 74
    100 300 215 180 155 20 3 8-18 787 DZW20 92
    150 350 280 240 210 24 3 8-23 955 DZW30 161
    200 400 335 295 265 26 3 12-23 1105 DZW30 219
    250 450 405 355 320 30 3 12-25 1343 DZW45 376
    300 500 460 410 375 30 3 12-25 1516 DZW60 484
    350 550 520 470 435 34 4 16-25 1678 DZW60 695
    400 600 580 525 485 36 4 16-30 1849 DZW90 977
    450 650 640 585 545 40 4 20-30 1937 DZW90 1033
    500 700 705 650 608 44 4 20-34 2234 DZW120 1087
    600 800 840 770 718 48 5 20-41 2432 DZW180 1357
    700 900 910 840 788 50 5 24-41 2489 DZW250 1481
    800 1000 1020 950 898 52 5 24-41 2643 DZW350 1845

    50-1000mm
