產品名稱：井下電動配水閘閥[ 2021-11-02 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、井下電動配水閘閥產品介紹

    上海湖泉閥門集團有限公司井下電動配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點，可供礦山井下水泵房各吸水井配水之用。PZI型配水閘閥是在PZ型的基礎上進行的改進設計，該型電動配水閘閥具有重量輕、結構簡單、操作方便、密封性能好等優點，可供礦山井下水泵房各吸水井配水之用。配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。礦用型電動執行器作為動力源替代人工操作，方便、快捷。3、短管用于埋入配水井井壁，為焊接件。該 電動配水閘閥連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制。
     電動配水閘閥
    型號意義：如PZ—400—II
    PZ——配水閘閥
    400—公稱直徑
    II—II型(電動)
    型號意義：如：PZWII-600
     PZWII-配水閘閥
     600-公稱直徑

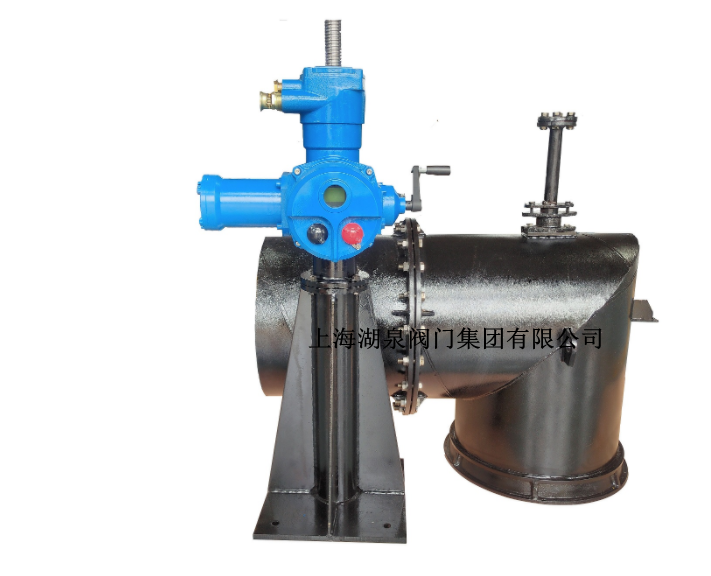

    井下電動配水閘閥

    二、井下電動配水閘閥產品技術參數

    型號 PZWI-400 PZWI-500 PZWI-600 PZWI-800 PZWI-1000
    公稱直徑（毫米） 400 500 600 800 1000
    介質 水
    介質溫度 常溫
    操作行程（毫米） 216 216 290 290 314
    壓力（公斤力/厘米2） 工作壓力 1
    試驗壓力 2.5
    操縱方式 手動操作
    制造工藝 鑄造/焊接
    重量（公斤） 帶法蘭短管 370 450 637 851 1431
    不帶法蘭短管 289 345 494 656 1122
    備注 PX1-800、PX1-1000、PX1-1200為直角鋼板焊接鑄造組合形式

    H 5000 4500 4000 3500
    h PZWI 400 3765 3265 2765 2265
    500
    PZWI 600 3497 2997 2497 1997
    800
    PZWI 1000 3100 2600 2100 1600
    PZWI 1200 3040 2540 2040 1540
