產品名稱:dn80鑄鋼法蘭電動閘閥[ 2022-08-25 ]
一、dn80鑄鋼法蘭電動閘閥產品介紹

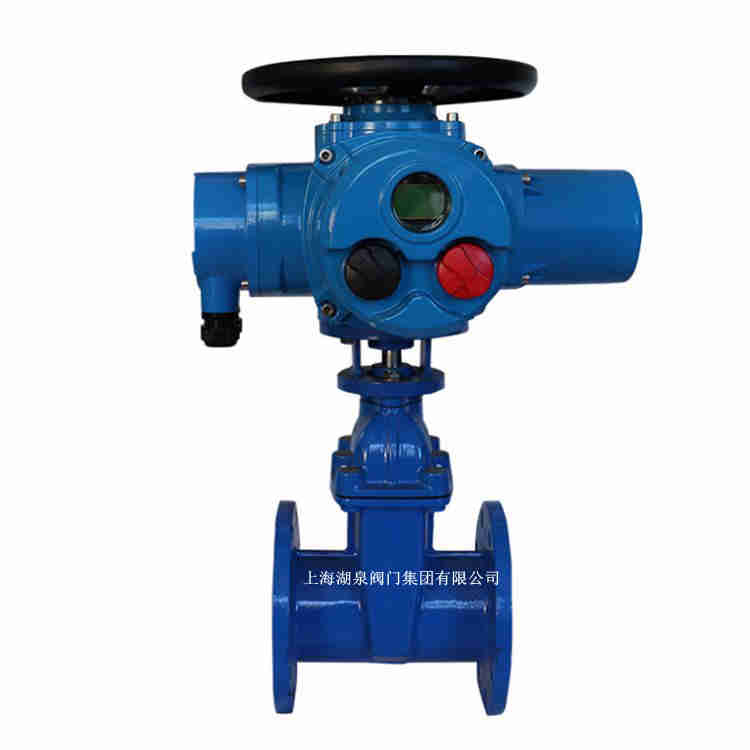

上海湖泉閥門集團有限公司dn80鑄鋼法蘭電動閘閥是由閘閥閥體配用多回轉式電動執行器,使閥板作上下直線運動,實現遠程控制閥位開關,方便快捷,該產品適用于切斷或接通管路介質,免費提供鑄鋼電動法蘭閘閥、鑄鋼電動法蘭閘閥價格、鑄鋼電動法蘭閘閥報價,歡迎來電咨詢,鑄鋼電動法蘭閘閥廠家盡在上海湖泉閥門供應商!
二、dn80鑄鋼法蘭電動閘閥執行標準
設計與制造 |
結構長度 |
浩蘭尺寸 |
壓力一 溫鷹 |
試驗一檢驗 |
GB12235 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
三、dn80鑄鋼法蘭電動閘閥性能規范
公稱壓力(MPa) |
試驗壓力(MPa) |
殼體 |
密封(液) |
密封(氣) |
上密封 |
Z941H-1.6C |
2.4 |
1.76 |
0.6 |
1.76 |
Z941H-2.5C |
3.8 |
2.75 |
0.6 |
2.75 |
Z941H-4.0C |
6.0 |
4.4 |
0.6 |
4.4 |
Z941H-6.4C |
9.6 |
7.04 |
0.6 |
7.04 |
Z941H-10.0C |
15.0 |
11.0 |
0.6 |
11.0 |
Z941H-16.0C |
24.0 |
17.6 |
0.6 |
17.6 |
四、dn80鑄鋼法蘭電動閘閥適用范圍
殼體材料 |
適用介質 |
適用溫度(℃) |
碳素鋼(C型) |
水、蒸汽、油品 |
≤425 |
鉻鎳鈦鋼(P型)304 |
硝酸類 |
≤200 |
鉻鎳鉬鈦鋼(R型)316 |
醋酸類 |
≤200 |
鉻鉬鋼(I型) |
水、蒸汽、油品 |
≤550 |
公稱通徑DN(in) |
主要外形尺寸及連接尺寸 |
電動裝置型號 |
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
Z940、Z941、Z942 |
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
595 |
ZB15 |
50 |
250 |
160 |
115 |
100 |
16 |
3 |
4-Φ18 |
653 |
ZB15 |
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
665 |
ZB15 |
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
725 |
ZB15 |
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
787 |
ZB15 |
125 |
325 |
245 |
210 |
185 |
22 |
3 |
8-Φ18 |
806 |
ZB20 |
150 |
350 |
280 |
240 |
210 |
24 |
3 |
8-Φ23 |
955 |
ZB20 |
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12-Φ23 |
1105 |
ZB40 |
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12-Φ25 |
1343 |
ZB40 |
300 |
500 |
460 |
410 |
375 |
30 |
3 |
12-Φ25 |
1516 |
ZC45 |
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16-Φ25 |
1678 |
ZC45 |
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16-Φ30 |
1849 |
ZC90 |
450 |
650 |
640 |
585 |
545 |
38 |
4 |
20-Φ30 |
1937 |
ZC90 |
500 |
700 |
705 |
650 |
608 |
42 |
4 |
20-Φ34 |
2234 |
ZC120 |
600 |
800 |
840 |
770 |
718 |
46 |
5 |
20-Φ41 |
2432 |
ZC180 |
700 |
900 |
910 |
840 |
788 |
48 |
5 |
24-Φ41 |
2489 |
ZC250 |
800 |
1000 |
1020 |
950 |
898 |
50 |
5 |
24-Φ41 |
2643 |
ZC350 |
900 |
1100 |
1125 |
1050 |
998 |
52 |
5 |
28-Φ41 |
2945 |
ZC500 |
1000 |
1200 |
1255 |
1170 |
1110 |
54 |
5 |
28-Φ42 |
3083 |
ZC500 |
1200 |
1350 |
1485 |
1390 |
1325 |
56 |
5 |
32-Φ48 |
3382 |
ZC800 |
1400 |
1500 |
1685 |
1590 |
1525 |
58 |
5 |
36-Φ48 |
3718 |
ZC1000 |
-
