產品名稱：300mm型電動漿液閘閥[ 2023-09-19 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、300mm型電動漿液閘閥產品介紹

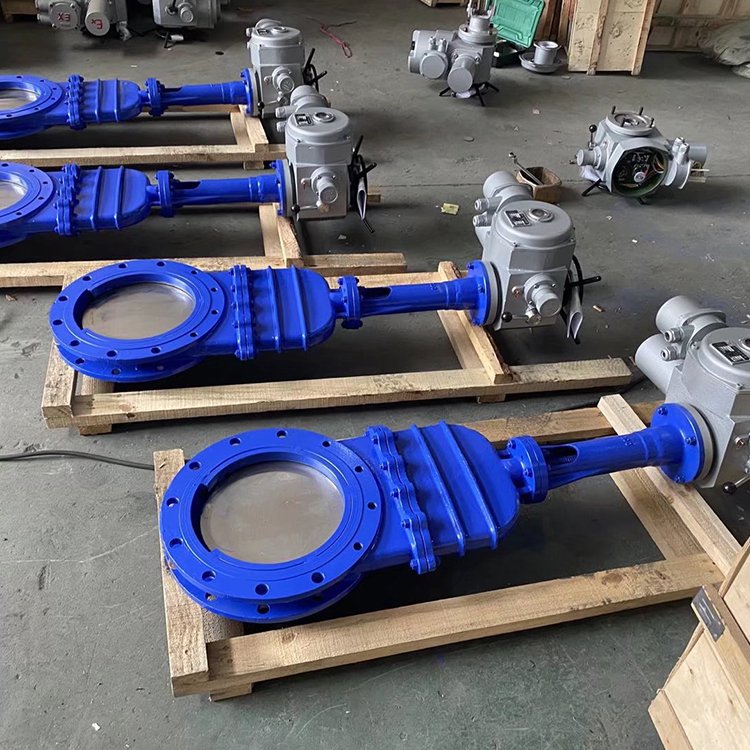

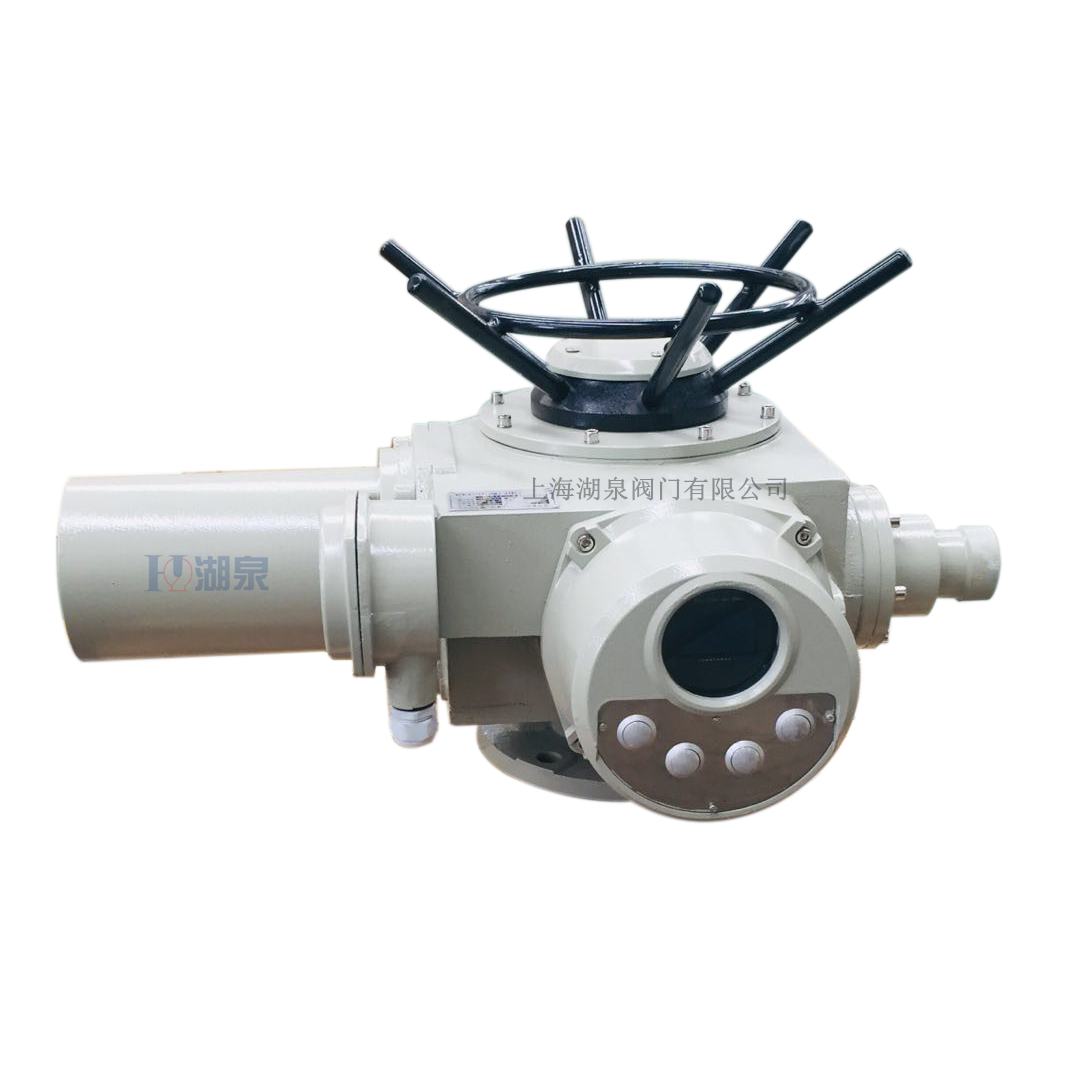

    上海湖泉閥門集團有限公司PZ973H、PZ973F、PZ973Y 電動刀型閘閥/刀閘閥：電動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ973H-10C~16C）、不銹鋼（PZ973F-10P~16P PZ973Y-10P~16P），具有排渣功能的的閘閥。耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉。通徑范圍：DN50~DN800，使用溫度：≤ 100℃，該產品應用于污水、造紙、化工、煤炭、制糖等領域，特別適合于造紙行業在管道上作調節與節流使用。

    閘閥

    二、300mm型電動漿液閘閥產品主要性能參數

    型號
    PN
    工作壓力 / MPa
    適用溫度 / ℃
    適用介質
    PZ973H-10C
    10~16
    1.0~1.6
    ≤ 100
    紙漿、污水、煤漿、灰渣水泥混合物
    PZ973H-16C
    PZ973F-10P
    PZ973F-16P
    PZ973Y-10P
    PZ973Y-16P

    三、300mm型電動漿液閘閥產品主要零部件材料

    型號
    材料
    閥體
    閥桿
    密封面
    填料

    PZ973H-10C
    WCB
    2Cr13
    硬質合金、聚四氟乙烯
    V型聚四氟乙烯、柔性石墨環
    PZ973H-16C
    PZ973F-10P
    ZG1Cr18Ni9Ti
    1Cr18Ni9Ti
    PZ973F-16P
    PZ973Y-10P
    CF8 (304)
    0Cr18Ni9 (304)
    PZ973Y-16P

  • PZ973H、PZ973F、PZ973Y (PN10) 型電動刀型閘閥（刀閘閥）外形及結構尺寸 (mm)

    DN
    L
    D
    D1
    D2
    H
    z×M
    D0
    50
    43
    160
    125
    100
    285
    4×M16
    180
    65
    46
    180
    145
    120
    298
    4×M16
    180
    80
    46
    195
    160
    135
    315
    4×M16
    220
    100
    52
    215
    180
    155
    365
    8×M16
    220
    125
    56
    245
    210
    185
    400
    8×M16
    230
    150
    56
    280
    240
    210
    475
    8×M20
    280
    200
    60
    335
    295
    365
    540
    8×M20
    360
    250
    68
    390
    350
    320
    630
    12×M20
    360
    300
    78
    440
    400
    368
    780
    12×M20
    400
    350
    78
    500
    460
    428
    885
    16×M20
    400
    400
    102
    565
    515
    482
    990
    16×M22
    400
    450
    114
    615
    565
    532
    1100
    20×M22
    530
    500
    127
    670
    620
    585
    1200
    20×M22
    530
    600
    154
    780
    725
    685
    1450
    20×M27
    600
    800
    190
    1010
    950
    898
    2000
    24×M30
    680

    PZ973H、PZ973F、PZ973Y (PN16) 型電動刀型閘閥（刀閘閥）外形及結構尺寸 (mm)

    DN
    L
    D
    D1
    D2
    H
    z×M
    D0
    50
    43
    160
    125
    99
    285
    4×M16
    180
    65
    46
    185
    145
    120
    295
    4×M16
    180
    80
    46
    200
    160
    135
    315
    8×M16
    220
    100
    52
    220
    180
    155
    365
    8×M16
    220
    125
    56
    250
    210
    185
    400
    8×M16
    230
    150
    56
    285
    240
    210
    475
    8×M20
    280
    200
    60
    340
    295
    265
    540
    12×M20
    360
    250
    68
    405
    355
    310
    630
    12×M22
    360
    300
    78
    460
    410
    375
    780
    12×M22
    400
    350
    78
    520
    470
    435
    885
    16×M22
    400
    400
    102
    580
    525
    485
    990
    16×M27
    400
    450
    114
    640
    585
    545
    1100
    20×M27
    530
    500
    127
    715
    650
    609
    1200
    20×M30
    530
    600
    154
    840
    770
    720
    1450
    20×M36
    600
    800
    190
    1025
    950
    898
    2000
    24×M36
    680
