產品名稱：電動閘閥Z941H-16C DN600普通開關型[ 2024-03-15 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動閘閥Z941H-16C DN600普通開關型介紹

    上海湖泉閥門集團有限公司Z941H-16C電動法蘭碳鋼閘閥DN600是由多回轉電動執行器與法蘭閘閥組成，主要用來接通或截斷管路中的介質，不適用于調節介質流量，適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。主要廣泛應用于水利、建筑、消防、電力、環保、石油、化工、醫藥等各個領域。主要用途高中壓法蘭連接的閘閥適用于公稱壓力 PN1.6～16.0MPa ，工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統工況的管路上，切斷或接通管路介質。通過選用不銹鋼、鉻鉬鋼等不同的材質可適用介質：水、油品、蒸汽、及酸、堿、氨、尿素、弱酸堿溶液、高溫液體、含硫天然氣等工況。操作方式有：手動、齒輪傳動、電動、氣動等。DN50～600mm應用規范 設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材 料：碳鋼 不銹鋼。

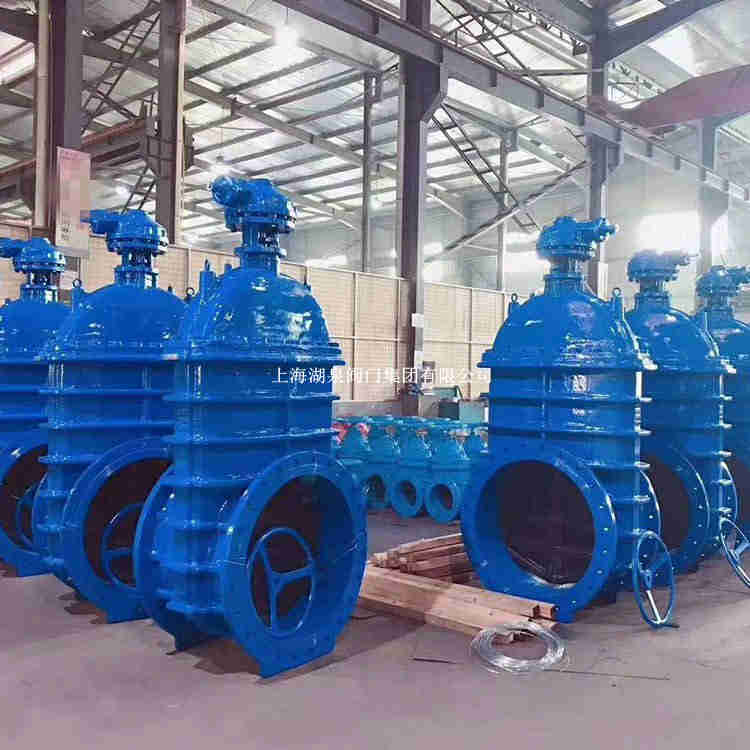

    電動閥

    二、電動閘閥Z941H-16C DN600普通開關型特點

    1、閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用安全可靠。

    2、閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。

    3、閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。

    4、閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。

    5、電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。

    6、手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。

    7、閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。

    8、初次安裝和調試時，必須手動把閥門開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。


    三、電動閘閥Z941H-16C DN600普通開關型主要零部件

    閥體/閥蓋

    ZG1Cr18Ni9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12Mo2Ti

    ZG00Cr17Ni14Mo2

    WCB

    零件名稱

    ZG1Cr18Ni9Ti系列

    ZG00Cr18Ni10系列

    ZG1Cr18Ni12Mo2Ti系列

    ZG00Cr17Ni14Mo2系列

    WCB系列

    閘板

    ZG1Cr18NI9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12Mo2Ti

    ZG00Cr17Ni14Mo2

    1Cr13

    閥桿

    1Cr18Ni9Ti

    ooCr18Ni10

    1Cr18Ni12Mo2Ti

    ooCr17Ni14Mo2

    1Cr13

    填料

    PTFE編織

    PTFE編織

    PTFE編織

    PTFE編織

    石墨Graphite

    墊片

    304L+PTFE

    304L+PTFE

    316L+PTFE

    316L+PTFE

    石墨+304Graphite+304

    壓蓋

    ZG1Cr181Ni10

    ZG00Cr18Ni10

    ZG1Cr18Ni12Mo2Ti

    ZG00Cr17Ni14Mo2

    WCB

    填料壓環

    1Cr18Ni9Ti

    00Cr18Ni10

    1Cr18Mi12Mo2Ti

    00Cr17Ni14Mo2

    1Cr13

    螺栓

    1Cr171Ni2

    1Cr171Ni2

    1Cr171Ni2

    1Cr171Ni2

    35CrMoA

    螺母

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    45
