產品名稱：廠家直銷對夾式電動蝶閥[ 2022-09-06 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、廠家直銷對夾式電動蝶閥產品介紹

    上海湖泉閥門集團有限公司對夾式電動蝶閥產品型號：D971X 公稱通徑：DN40~600mm 公稱壓力：PN1.0~1.6MPa 主要材質：WCB、球墨鑄鐵、304、316 連接方式：對夾式、法蘭式、LT凸耳對夾式 設計制造：GB/T12238-2008 連接標準：JB/T 79.1-1994 ASME B16.10 結構長度：GB/T12221-2005 ASME B16.5 壓力試驗：GB/T13927-2008，廣泛用于治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

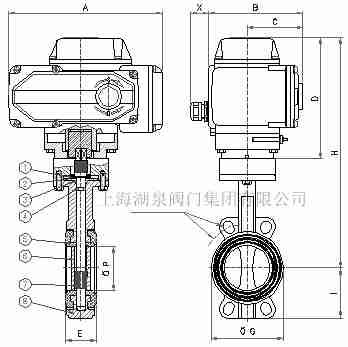

    廠家直銷對夾式電動蝶閥

    二、廠家直銷對夾式電動蝶閥產品采用標準

    制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。

    三、 廠家直銷對夾式電動蝶閥主要技術參數

    公稱通經DN（mm) 50～2000
    公稱藥理PN（MPa) 0.6 1.0 1.6 2.5
    密封試驗(MPa) 0.66 1.1 1.76 2.75
    強度試驗(MPa) 0.9 1.5 2.4 3.75
    適用溫度 碳鋼：-29℃～425℃不銹鋼：-40℃～650℃
    適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
    泄漏率 符合GB/T13927-92標準
    驅動方式 蝸輪傳動、電動、氣動、液動

  • 公稱通經(DN) 主要尺寸 法蘭尺寸和螺栓規格
    1.0MPa 1.6MPa 2.5MPa
    L H H1 D1 4-Ф－M D1 4-Ф－M D1 4-Ф－M
    50 43 530 112 125 Ф18 125 Ф18 125 Ф18
    65 46 530 115 145 Ф18 145 Ф18 145 Ф18
    80 49 565 120 160 Ф18 160 Ф18 160 Ф18
    100 56 600 138 180 Ф18 180 Ф18 190 Ф23
    125 64 640 164 210 Ф18 210 Ф18 220 Ф27
    150 70 705 175 240 Ф23 240 Ф23 250 Ф27
    200 71 775 208 295 M20 295 M20 310 M24
    250 76 945 243 350 M20 355 M24 370 M27
    300 83 1070 283 400 M20 410 M24 430 M27
    350 92 1140 310 460 M20 470 M24 490 M30
    400 102 1210 340 515 M24 525 M27 550 M33
    450 114 1335 380 565 M24 585 M27 600 M33
    500 127 1415 410 620 M24 650 M30 660 M33
    600 154 1605 470 725 M27 770 M33 770 M36
    700 165 1844 550 840 M27 840 M33 875 M39
    800 190 2040 640 950 M30 950 M36 990 M45
    900 203 2255 710 1050 M30 1050 M36 1090 M45
    1000 216 2380 770 1160 M33 1170 M39 1210 M52
    1200 254 2640 890 1380 M36 1390 M45 1420 M52

  • 廠家直銷對夾式電動蝶閥
