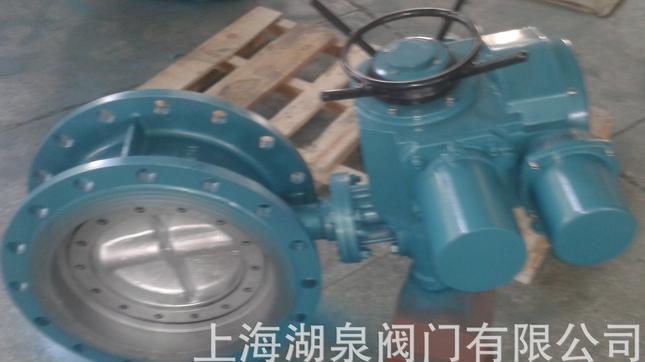

產品名稱：電動法蘭蝶閥[ 2021-05-17 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動法蘭蝶閥詳細介紹：


    上海湖泉閥門有限公司生產的D941X 電動法蘭蝶閥可輸入控制信號（4-20mADC或1-5VDC）進行調節控制，它接入220VAC或380V電源即可控制運轉，，可實現大規模集中控制和遠距離控制。 它工作時，根據不同的工藝要求選配不同的電動執行器：如開關型、信號反饋型、防爆型、調節型等。


    二、電動法蘭蝶閥主要特點：


    1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
    2、操力矩小，操作方便，省力靈巧。
    3、可以任何位置安裝、方便。
    4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
    5、密封材料耐老、耐腐蝕，使用壽命長等特點。


    三、電動法蘭蝶閥主要零部件材料


    零件名稱 材料名稱
    閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
    蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
    密封圈 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
    閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
    填料 聚四氟乙烯、柔性石墨

    四、電法蘭蝶閥主要性能規范


    公稱通徑DN(mm) DN50～1200
    公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
    試驗壓力 強度試驗 0.9 1.5 2.4 3.75
    密封試驗 0.66 1.1 1.76 2.75
    低壓氣密試驗 0.5～0.7
    適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)


    五、電動法蘭蝶閥主要技術參數

    公稱通徑DN(mm) 50～1200
    公稱壓力 PN1.0、1.6、2.5MPa
    法蘭標準 JB/T79、GB/T9113、HG20594-97
    連接形式 法蘭式
    閥板形式 垂直板式
    流量特性 近似快開型
    動作范圍 0～90°
    泄露量 按GB/T4213-92，為Kv值的10-4
    基本誤差 ±2.5%
    回差 ±2.5%
    死區 1% (可調)
    可調范圍 50:1
    配置執行機構 可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構
    控制方式 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
