產品名稱:D943W/H-16P dn125不銹鋼電動法蘭蝶閥[ 2021-09-03 ]

訂購熱線:021-64162222
訂購傳真:021-62677999
質量穩定:實行全過程質量監控,細致入微全方位檢測!
價格合理:高效內部成本控制,減少了開支,讓利于客戶
交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 產品介紹
  • 規格尺寸
  • 結構圖片

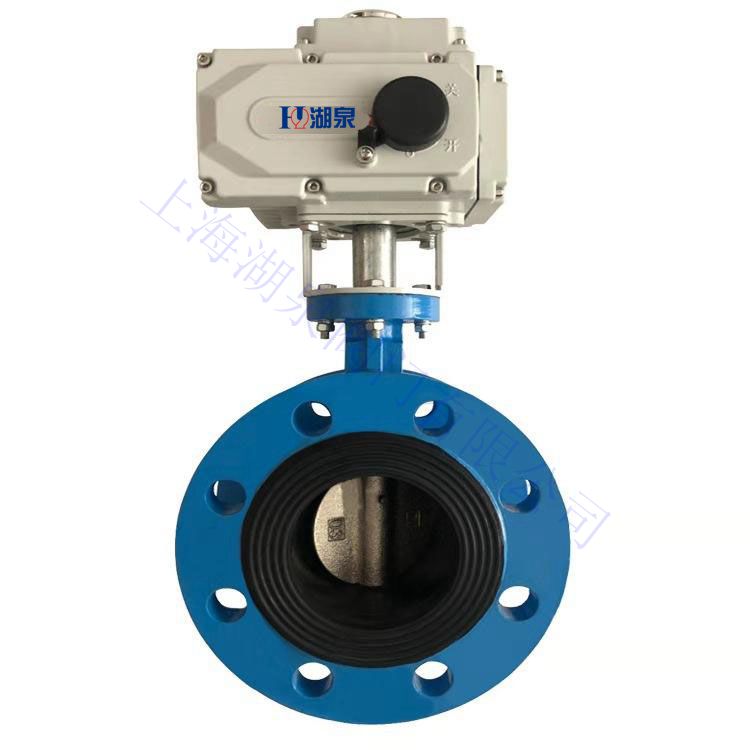

  • 一、D943W/H-16P dn125不銹鋼電動法蘭蝶閥產品介紹

    上海湖泉閥門有限公司D943W/H-16P dn125不銹鋼電動法蘭蝶閥該產品用于石油、化工、電力、冶金等行業,介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。 DN125不銹鋼電動法蘭蝶閥閥體材料采用304或316不銹鋼制成,具有較強的抗腐蝕性和耐高溫性能,適用于工況條件苛刻,要求高的工況場合。閥體結構采用多層次金屬硬密封結構,具有很好的密封效果和可靠性,作調節流量和載斷流體使用。

    二、D943W/H-16P dn125不銹鋼電動法蘭蝶閥產品特點

    1、該不銹鋼電動法蘭蝶閥易于安裝和拆卸、維修方便。
    2、具有一定的彈性無論在高溫、低溫的情況下,它與蝶板均具有優良的密封性。
    3、蝶板密封面采用堆焊鈷基硬質合金,密封面損,使用壽命長。
    4、本蝶閥結構,"開關"僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響,密封、耐低溫性。
    4、D943W-16P電動不銹鋼蝶閥蝶板采用框架結構,強度高,過流面積大,流阻小。
    5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。
    6、本閥安裝時不受介質流向的控制,也不受位置的影響,可在任何方向安裝。
    7、本閥結構獨特,操作靈活,省力,方便。

    三、D943W/H-16P dn125不銹鋼電動法蘭蝶閥產品主要零部件材料

    零件名稱 材 料
    閥 體 不銹鋼 不銹鋼及特殊材料
    蝶 板 不銹鋼
    密封圈 各種橡膠 聚四氟
    閥 桿 2Cr13 不銹鋼
    填 料 O型圈 柔性石墨

    四、D943W/H-16P dn125不銹鋼電動法蘭蝶閥產品主要技術參數

    號 D343H-10
    D343H-16
    D343H-25
    D343H-40
    D343H-10P
    D343H-16P
    D343H-25P
    D343H-40P
    D343H-10R
    D343H-16R
    D343H-25R
    D343H-40R
    工作壓力(MPa) 1.0~4.0
    適用溫度(℃) ≤425 ≤200
    適用介質 水、油或非腐蝕性介質 硝酸類介質 醋酸類介質
    材料 閥體、蝶板 WCB CF8/304 CF3M/316L
    閥桿 2Cr13 304 316L
    閥體密封面 堆焊 507
    蝶板密封面 304+柔性石墨 304+PTFE 304+PTFE
    填料 柔性石墨 PTFE PTFE

  • 五、D943W/H-16P dn125不銹鋼電動法蘭蝶閥產品主要外形尺寸

    公稱通經(DN) 主要尺寸 法蘭尺寸和螺栓規格
    1.0MPa 1.6MPa 2.5MPa
    L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd
    50 108 350 112 165 125 4-18 165 125 4-18 165 125 4-18
    65 112 370 115 185 145 4-18 185 145 4-18 185 145 8-18
    80 114 380 120 200 160 4-18 200 160 8-18 200 160 8-18
    100 127 420 138 220 180 8-18 220 180 8-18 235 190 8-22
    125 140 460 164 250 210 8-18 250 210 8-22 270 220 8-26
    150 140 555 175 285 240 8-22 285 240 8-22 300 250 8-26
    200 152 760 200 340 295 8-22 340 295 12-22 360 310 12-26
    250 165 830 243 395 350 12-22 405 355 12-26 425 370 12-30
    300 178 895 250 445 400 12-22 460 410 12-26 485 430 16-30
    350 190 950 280 505 460 16-22 520 470 16-26 555 490 16-33
    400 216 1190 305 565 515 16-26 580 525 16-30 620 550 16-36
    450 222 1255 350 615 565 20-26 640 585 20-30 670 600 20-36
    500 229 1305 380 670 620 20-26 715 650 20-33 730 660 20-36
    600 267 1340 445 780 725 20-30 840 770 20-36 845 770 20-39
    700 292 1520 480 895 840 24-30 910 840 24-36 960 875 24-42
    800 318 1710 530 1015 950 24-33 1025 950 24-39 1085 990 24-48
    900 330 1810 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
    1000 410 1960 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
    1200 470 2250 760 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
    1400 530 2435 850 1675 1590 36-42 1685 1590 36-48 1755 1640 36-62
    1600 600 2780 1030 1915 1820 40-48 1930 1820 40-56 1975 1860 40-62
    1800 670 3020 1230 2115 2020 44-48 2130 2020 44-56 2195 2070 44-70
    2000 760 3270 1350 2325 2230 48-48 2345 2230 48-62 2425 2300 48-70
