產品名稱：j941h dn80智能型電動截止閥[ 2021-08-31 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 產品名稱 電動法蘭截止閥
    產品型號 J941H、J941Y、J941W
    公稱通徑 DN15-DN700
    壓力范圍 1.0MPa-16.0MPa
    閥體材質 鑄鋼、鉻鉬鋼、不銹鋼304/316/316L

    一、 j941h dn80智能型電動截止閥產品介紹

    上海湖泉閥門有限公司J941H法蘭電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。J941H法蘭式截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。

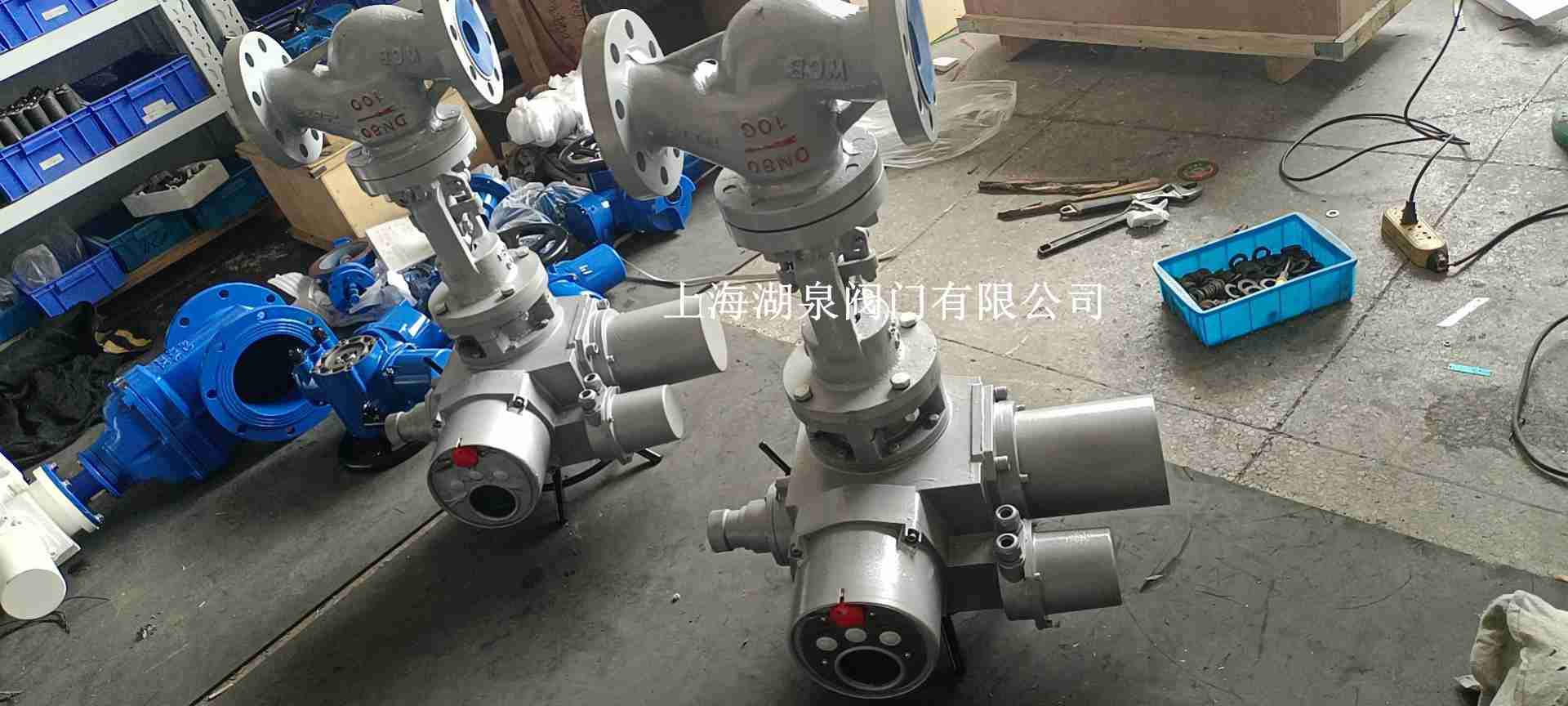

    j941h dn80智能型電動截止閥

    二、j941h dn80智能型電動截止閥產品應用規范

    設計與制造 GB/T12235
    連接端尺寸 結構長度 GB/T12221
    法蘭尺寸 JB/T79
    檢驗與試驗 JB/T9092
    材料 碳鋼 GB/T12229
    不銹鋼 GB/T12230
    合金鋼 Q/ZB66
    標志 GB/T12220
    供貨 JB/T7928

    三、j941h dn80智能型電動截止閥產品主要零部件

    閥體 閥蓋 閥瓣 密封圈 閥桿 填料 適用介質 適用溫度
    (≤℃)
    WCB WCB+D507M0 D577 2Crl3 柔性石墨 水、油品、蒸汽 425
    ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
    Stellite12    		 Stellite6 lCrl8Ni9Ti PTFE 硝酸類 200
    ZGlCrl8Ni2M02Ti CF8M+
    Stellite12    		 lCrl8Ni2M02Ti lCrl8Ni2M02Ti PTFE 磷酸類、
    堿類、混酸    		 200
    ZG00Crl7Nil4M02 CF3M+
    Stellite12    		 Stel1ite6 316L PTFE 磷酸類、
    尿素、甲銨液    		 200
    ZGlCr5M0 ZGlCr5M0+
    Stellite12    		 Stel1ite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550

  • 1.6-4.0MPa主要外形連接尺寸及重量
    公稱壓力
    PN(MPa)    		 公稱通徑
    DN(mm)    		 標準值 參考值
    L D D1 n2 D6   f f1 Z-φd L1 H 重量
    1．6 50 230 160 125 100   16 3   4-φ18 590 645 48
    65 290 180 145 120   18 3   4-φ18 590 690 60
    80 310 195 160 135   20 3   8-φ18 590 715 65
    100 350 215 180 155   20 3   8-φ18 590 770 71
    125 400 254 210 185   22 3   8-φ18 590 780 119
    150 480 280 240 210   24 3   8-φ23 590 810 210
    200 600 335 295 265   26 3   12-φ23 810 967 320
    250 622 405 355 320   30 3   12-φ25 810 1143 550
    300 698 460 410 375   30 4   12-φ25 830 1292 785
    2.5 50 230 160 125 100   20 3   4-φ18 590 645 50
    65 290 180 145 120   22 3   8-φ18 590 690 65
    80 310 195 160 135   22 3   8-φ18 590 715 67
    100 350 230 190 160   24 3   8-φ23 590 770 73
    125 400 270 220 188   28 3   8-φ25 590 780 127
    150 480 300 250 218   30 3   8-φ25 810 810 215
    200 600 360 310 278   34 3   12-φ25 810 967 322
    250 622 425 370 332   36 3   12-φ30 830 1143 585
    300 698 485 430 390   40 4   16-φ30 830 1292 795
    4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
    65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
    80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
    100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101
    125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207
    150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226
    200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399
     6.4-16MPa主要外形連接尺寸及重量
    6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
    65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
    80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
    100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171
    125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243
    150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296
    200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420
    10．0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
    65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
    80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
    100 430 265 210 172 150 38 3 4．5 8-φ30 810 950 194
    125 500 310 250 210 176 42 3 4．5 8-φ34 830 1141 285
    150 550 350 290 250 204 46 3 4．5 12-φ34 830 1240 450
    200 650 430 360 312 260 54 3 4．5 12-φ4l 830 1425 850
    16．0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
    65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
    80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
    100 430 300 240 200 150 48 3 4．5 8-φ34 830 935 238
