產品名稱：電動球閥q941f-25c dn400生產公司[ 2022-08-12 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動球閥q941f-25c dn400生產公司介紹

    上海湖泉電動球閥q941f-25c dn400生產公司,生產廠家，該產品適用于經常操作、兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式,有開關型和調節型兩種。具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。提供全套工程閥門解決方案,電動法蘭球閥售前、售中、售后專業服務。 電動法蘭球閥產品詳情 名稱:電動法蘭球閥 型號:Q941F 口徑:DN15-DN300 壓力:1.6MPa≈16.0M.. 密封性能優良,流通能力大,流阻系數小,結構簡單,維修方便,使用壽命長,閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過,. 免費提供法蘭電動球閥法蘭電動球閥選型,報價,閥門資料圖紙等,歡迎咨詢!

    電動球閥q941f-25c

    二、電動球閥q941f-25c dn400生產公司技術參數

    公稱通徑DN（mm） DN15~DN250
    公稱壓力 PN1.0/1.6/2.5/4.0/6.4MPa
    適用介質 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
    適用溫度 -40℃~+80℃（PTFE/PPL密封）-40℃~+350℃(金屬密封)
    泄漏量 負荷ANSI B16.104標準
    球體轉角 90°
    閥體材質 WCB，304，316
    閥座材料 聚四氟乙烯（常溫），特制PPL（高溫），金屬密封（高溫）

    三、電動球閥q941f-25c dn400生產公司主要性能規范

    試驗壓力 （Mpa） 公稱壓力（Mpa） 壓力級 JIS(Mpa)
    1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
    強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
    密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
    氣密試驗 0.5～0.7


    四、電動球閥q941f-25c dn400生產公司主要零件材質

    零件名稱 材 料
    閥體 WCB ZG1Cr18Ni9Ti CF8 (304) CF3 (304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M (316L)
    球體、閥桿 2Cr13 1Cr18Ni9Ti 0Cr19Ni9 (304) 00Cr19Ni11 (304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 (316) 00Cr17Ni12Mo2 (316L)
    密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
    適用介質 水、氣體、蒸汽、油品等 硝酸等腐蝕性介質 強氧化性介質 醋酸等腐蝕介質 尿素等腐蝕性介質

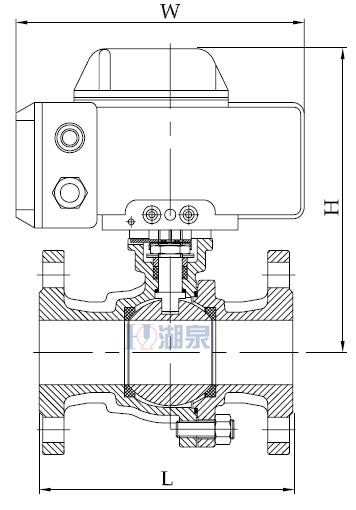

  • 五、電動球閥q941f-25c dn400生產公司主要規格尺寸

    公稱壓力DN L D H L1 D1 b Z-d1 H1
    壓力 1.6/2.5/4.0 1.6/2.5/4.0     1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0
    15 130/130/140 95 275 157 65 14/16/16 4-14 48
    20 140/140/150 105 280 157 75 14/16/16 4-14 53
    25 150/150/165 115 287 157 85 14/16/16 4-14 58
    32 165/165/180 135 354 208 100 16/16/18 4-18 68
    40 180/180/200 145 312 208 110 16/16/18 4-18 73
    50 200/200/220 160 325 208 125 16/20/20 4-18 80
    65 220/220/250 180 335 256 145 18/22/22 4-18/8-18/8-18 90
    80 250/250/280 195 365 256 160 20/22/22 8-18 98
    100 280/280/320 215/230/230 400 256 180/190/190 20/24/24 8-18/8-23/8-23 120
    125 320/320/360 245/270/270 420 256 210/220/220 24/28/30 8-23/8-25/8-25 140
    150 360/360/400 280/300/300 440 256 240/250/250 24/28/30 8-23/8-25/8-25 167
    200 400/400/550 335/360/375 470 256 295/310/320 26/34/38 12-23/12-25/12-30 210
    250 630 750 405 470 545 380
    300 750 870 460 530 580 380

  • 電動球閥q941f-25c dn400生產公司
