產品名稱：1.2米口徑耐高溫耐腐蝕電動蝶閥[ 2021-06-25 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸

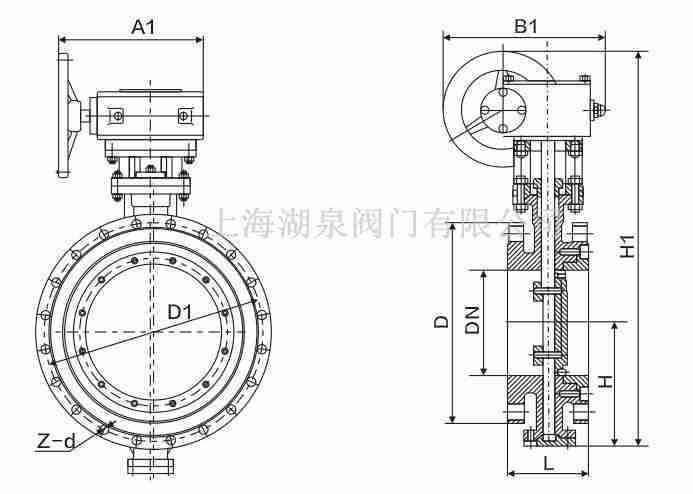

  • 結構圖片

  • 一、1.2米口徑耐高溫耐腐蝕電動蝶閥產品描述

    上海湖泉閥門有限公司1.2米口徑耐高溫耐腐蝕電動蝶閥耐高溫．,抗靡損的可靠性。高溫電動蝶閥安裝及選型高溫電動蝶閥結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。超高溫蝶閥采用耐高溫特種合金鋼材料，可保證蝶閥在高溫工況下穩定運行工作，高工作溫度可達1650℃；廣泛應用于水泥工業、環保工程、環保設備、煙氣脫硫、余熱回收、冶金、礦山、電力等工作生產過中，對管道中的高溫介質按不同的控制信號（蝸輪、電動、氣動）改變其流量大小，從而實現工業生產過程的自動遠程控制。廣泛用于電站供熱系統和催化裂化主風機道管系統和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作切斷或調節流量作用。
    根據材質的選用情況可分別適用于無腐蝕性工況時碳鋼：-29℃～425℃不銹鋼：-40℃～650℃；適用介質為空氣、水、污水、蒸氣、煤氣、油品等。電動法蘭式硬密封蝶閥屬于金屬硬密封蝶閥，采用先進的多層次三偏心結構，是由DZW電動執行器 法蘭是金屬硬密封蝶閥構成。壓力等級PN10-25=1.0-2.5MPa；口徑：DN50-DN2000mm。材質：WCB鑄鋼碳素鋼；304不銹鋼/316不銹鋼/304L不銹鋼/316L不銹鋼。有開關型和調節型二種，蝶閥與CHV、CHQ執行機構配套，輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適用于介質是粘稠、含顆粒、纖維性質的場合。
    1.2米口徑耐高溫耐腐蝕電動蝶閥

    二、1.2米口徑耐高溫耐腐蝕電動蝶閥產品特點

    該高溫蝶閥的執行是帶液壓站的液壓與手動的兩用傳動系統，在高壓齒輪油泵的作用下，終進入執行機構油缸，作用于油缸內部活塞，平衡單作用彈簧的推力，正常工作時，彈簧力和油壓達到平衡狀態蝶閥就達到靜止?fàn)顟B(tài)。當?shù)y需要開啟或閉合時，執行機構就將扭矩傳遞給閥軸，閥軸與閥板通過鍵連接，再將扭矩通過鍵的傳遞給閥板，這樣就達到了煙氣的調節目的。
    在較大的壓力和溫度范圍內，能實現完全密封。作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。現有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。本類閥門在管道中一般應當水平安裝。

    1.2米口徑耐高溫耐腐蝕電動蝶閥性能特點：
    公稱壓力：0.25MPa
    額定轉角：0～90°
    普通型泄漏率：≤3% 后座型低泄漏：≤1%
    工作溫度：P9 t≤950℃；P8 t≤850℃；P7 t≤750℃；P6 t≤950℃；
    P5 t≤550℃；P4 t≤450℃； P3 t≤350℃； P2 t≤250℃；
    調節型：
    電壓：220V 380VAC
    輸入信號：0-10(4-20)mA.DC
    兩開關型：（配電動裝置）
    適用介質：高溫?zé)煔饣蚱渌瑝m高溫氣體
