產品名稱：電動暗桿楔式閘閥z945t-2.5[ 2022-08-12 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 更多請點擊：  閘閥

    一、電動暗桿楔式閘閥z945t-2.5 產品介紹

    上海湖泉閥門有限公司電動暗桿楔式閘閥z945t-2.5是由多回轉電動執行器與楔式閘閥組成，主要用來接通或截斷管路中的介質，適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。楔式電動閘閥廣泛應用于水利、建筑、消防、電力、環保、石油、化工、醫藥等各個領域。操作方式有：手動、齒輪傳動、電動、氣動等。DN50～600mm應用規范 設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材 料：碳鋼 不銹鋼。

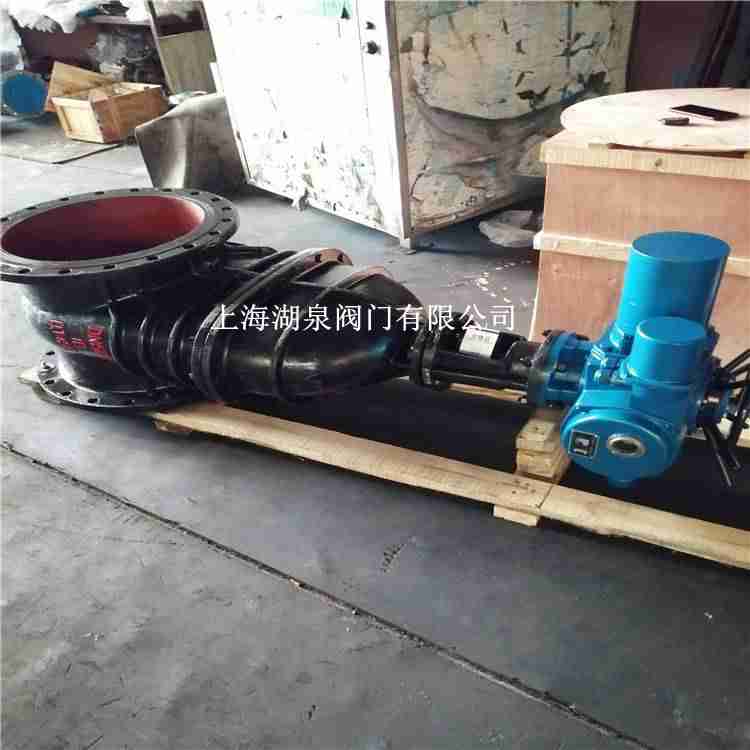

    電動暗桿楔式閘閥z945t-2.5

    二、電動暗桿楔式閘閥z945t-2.5 主要零件材料

    零件名稱 材　料
    Z945T-10 Z945W-10
    閥體、閥蓋 灰鑄鐵 灰鑄鐵
    閘　板 灰鑄鐵＋黃銅 灰鑄鐵
    閥　桿 碳鋼(銅) 碳鋼(銅)
    閥桿螺母 青銅（球鐵） 青銅（球鐵）

    三、電動暗桿楔式閘閥z945t-2.5性能規范

    型號 公稱壓力 （MPa） 試驗壓力 適用溫度 （℃） 適用介質
    強度（水） （MPa） 密封（水） （MPa）
    Z945T-10 1.0 1.5 1.1 ≤100 蒸氣、水、
    Z945W-10 ≤100 油品

    四、電動暗桿楔式閘閥z945t-2.5主要尺寸

    型 號 公稱通徑 DN(mm) 尺寸 重量 （KG）
    L D D1 D2 b-f z-фd H H1 L1 L2
    Z945T/W -10 100 229 215 180 155 22-3 8-ф18 757 594 161 391 88
    125 254 245 210 185 24-3 8-ф18 802 639 161 391 10
    150 267 280 240 210 24-3 8-ф23 843 680 161 391 122
    200 330 335 295 265 26-3 8-ф23 993 830 161 391 178
    250 380 390 350 320 28-3 12-ф23 1097 934 161 391 239
    300 420 440 400 368 28-4 12-ф23 1194 1082 215 299 323
    350 450 500 460 428 30-4 16-ф23 1269 1157 215 299 431
    400 480 565 515 484 32-4 16-ф25 1445 1333 215 299 555
    500 540 670 620 585 34-4 20-ф25 1658 1546 215 299 908
    600 600 780 725 685 36-5 20-ф30 1758 1646 215 299 1148
    700 660 895 840 800 40-5 24-ф30 1976   258 318 1800
    800 720 1010 950 905 44-5 24-ф34 2136   258 318 2340

    訂貨時請注明：
    一、、產品型號 、公稱通徑DN，壓力、介質工作溫度范圍　、閥體、閥塞套筒材質　、是否帶附件，說明型號 、是否有其它特殊要求
    二、若已經由設計單位選定我公司的電動暗桿楔式閘閥型號，請您根據參數直接與我們銷售中心訂購。
    三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們可以為您提供專業的解決方案，如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
