產品名稱：Q644H-16C DN32 T型不銹鋼氣動法蘭三通球閥[ 2024-07-25 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩(wěn)定：實行全過程質量監(jiān)控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規(guī)格尺寸
  • 結構圖片

  • 一、Q644H-16C DN32 T型不銹鋼氣動法蘭三通球閥介紹

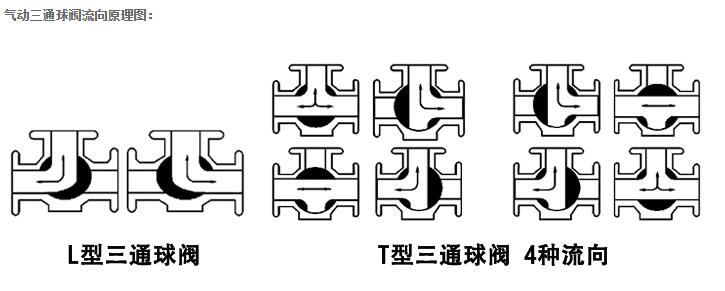

    上海湖泉氣動三通球閥有氣動L型三通球閥Q644F/H和氣動T型三通球閥Q645F/H兩種形式。L型三通球閥主要用于流向切換，介質從一路流入，從另外二路中的一路流出，或兩路流入，控制其中一路流出。T型三通球閥可以用于合流與分流，一路流入，另外兩路同時流出，或兩路同時流入，合流為一路流出?；蛑蓖ㄅc角式流向切換。三通球閥轉動90°即可換向，切換迅速。適用于遠程操控，使用方便。
    Q644H-16C DN32 T型不銹鋼氣動法蘭三通球閥

    二、 Q644H-16C DN32 T型不銹鋼氣動法蘭三通球閥特點

    1、L型三通球閥主要用于切換流向。
    2、T型三通球閥可用于分流或合流，也可以用于流向切換。
    3、切換時間短，換向迅速。
    4、下裝式閥桿，安全可靠。
    5、L型和T型更換球芯就可以互換。
    6、配裝換向電磁閥，行程開關，方便遠程控制。
    7、流體阻力小，全通徑的球閥基本沒有流阻。
    8、結構簡單、體積小、重量輕。
  • 公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
    L 150 150 180 200 220 240 260 280 320 380 440 550
    L1 75 75 90 100 110 120 130 140 160 190 220 275
    H 根據所配執(zhí)行機構而定
    D 95 105 115 140 150 165 185 200 220 250 285 340
    D1 65 75 85 100 110 125 145 160 180 210 240 295
    D2 46 56 65 76 84 99 118 132 156 184 211 266
    b 14 16 16 18 18 20 20 20 22 22 24 24
    A、A1 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
    ※注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢我司，表中尺寸為不帶標準附件數據
  • Q644H-16C DN32 T型不銹鋼氣動法蘭三通球閥
