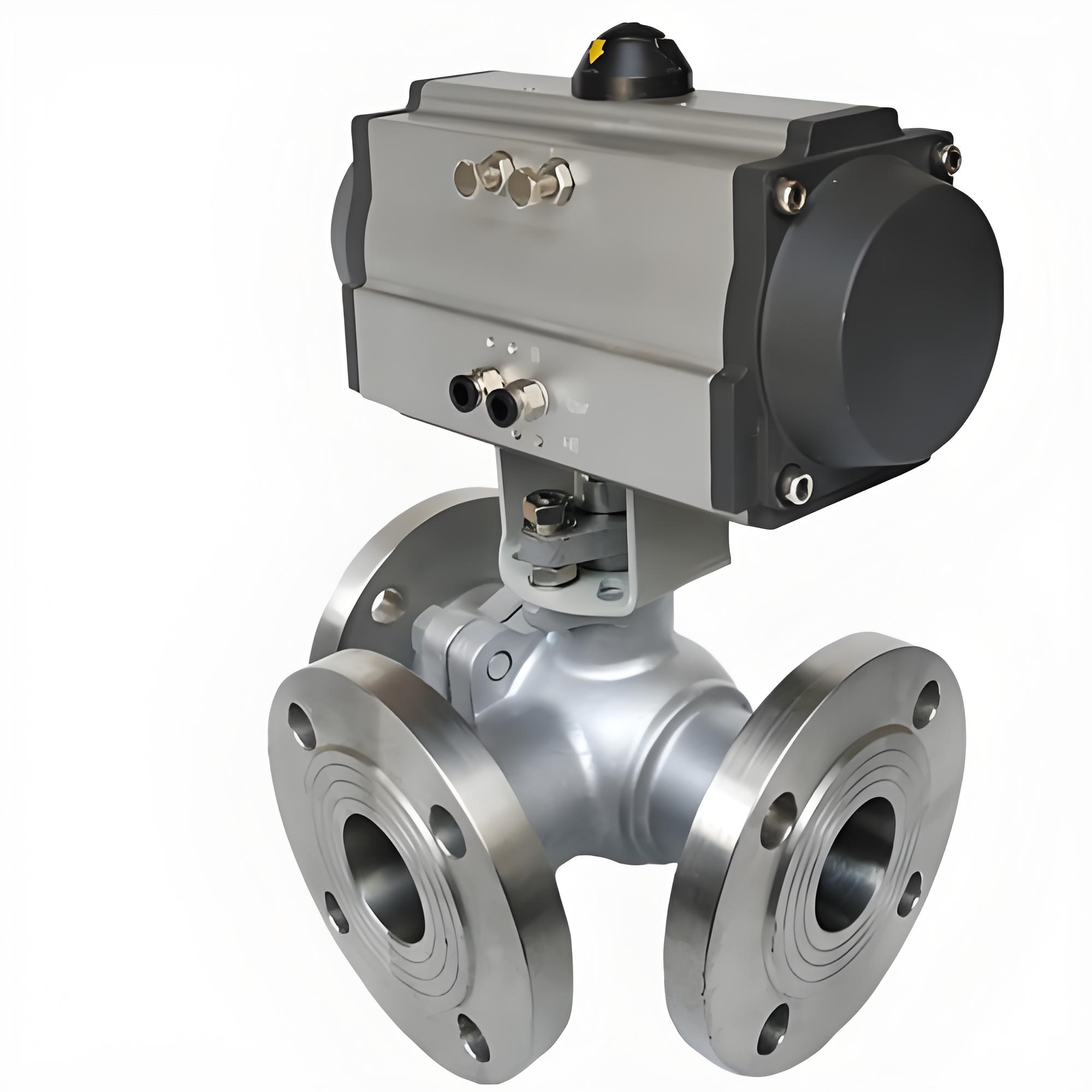

產品名稱：L型三通球閥 Q644F- DN25/16P 法蘭連接[ 2024-12-18 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、L型三通球閥 Q644F- DN25/16P 法蘭連接產品概述

    上海湖泉閥門集團不銹鋼三通球閥Q644F-16P（Q644F-25P）是由氣動執行器及法蘭連接L型三通球閥組成，是一種旋轉類切斷、調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。它可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。兩閥座密封的L型氣動三通球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。它廣泛適用于供水、石化、冶金、礦山、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

    二、L型三通球閥 Q644F- DN25/16P 法蘭連接主要零部件材料表

    序號 零件名稱 材質名稱(常規配置)
    Q644F/H-C Q644F/H-P Q644F/H-R Q644F/H-RL
    1 閥體、閥蓋 WCB 304(CF8) 316(CF3) 316L(CF3M)
    2 填料 PTFE、PPL、柔性石墨
    3 球體 1Cr18Ni9Ti 304 316 316L
    4 密封圈 PTFE、PPL
    5 墊片 PTFE、PPL
    6 閥座、閥桿 2Cr13 304 316 316L
    7 雙頭螺栓 35CrMoA 304 316 316L

    三、L型三通球閥 Q644F- DN25/16P 法蘭連接主要技術參數

    執行器型號 GT、SR、ST、AT、AW系列單雙作用氣動執行器
    供氣壓力 0.4～0.7MPa
    氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
    環境溫度 -30～+70℃
    作用形式 單作用執行機構：氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
    雙作用執行機構：氣關式(B)—失氣時閥位保持(FL)；氣開式(K)—失氣時閥位保持(FL)
    可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
