產品名稱：dn125電動伸縮蝶閥價格[ 2022-08-31 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、dn125電動伸縮蝶閥價格產品介紹

    上海湖泉閥門集團有限公司電動伸縮蝶閥是由角行程電動執行器和伸縮蝶閥組成，電動執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。該產品適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能?？s蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。 此閥一般水平安裝。 高壽命不銹鋼蝶閥的特點以及蝶閥在使用過程中存在問題 目前 ,伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應、高壓及、抗磨損等行業?？s蝶閥的蝶板安裝于管道的直徑方向。

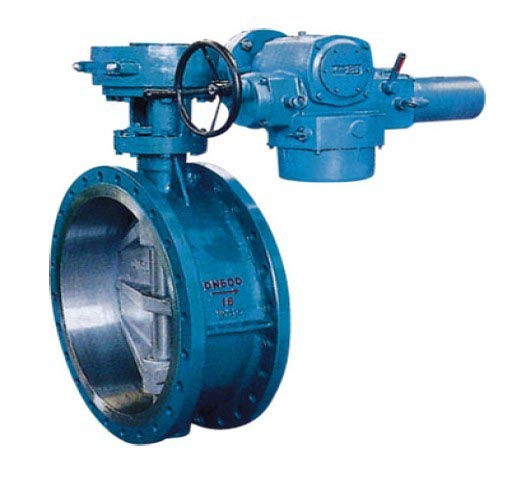

    dn125電動伸縮蝶閥價格

    二、dn125電動伸縮蝶閥價格產品主要零部件

    零件名稱 材料
    閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
    蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
    密封圈 橡膠、聚四氟、聚內脂、不銹鋼
    閥桿 2Cr13、不銹鋼、鉻鉬鋼
    伸縮管 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
    填料 柔性石墨

    三、dn125電動伸縮蝶閥價格主要技術參數

    公稱通經DN（mm） 50～2000 50～1600
    　公稱藥理PN（MPa） 0.6 1.0 1.6
    密封試驗（MPa） 0.66 1.1 1.76
    強度試驗（MPa） 0.9 1.5 2.4
    　　　　　　　適用溫度 軟密封 X:-40℃～90℃;XF:-20℃～200℃
    硬密封 碳鋼:-29℃～425℃ 不銹鋼-40℃～650℃
    　　　　　　　　　　　　　　　　　 適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
    　　　　　　　　　　　　　　　　　　泄漏率 符合GB/T13927-92標準
    　　　　　　　　　　　　　　　　　驅動方式 蝸輪傳動、電動、氣動、液動

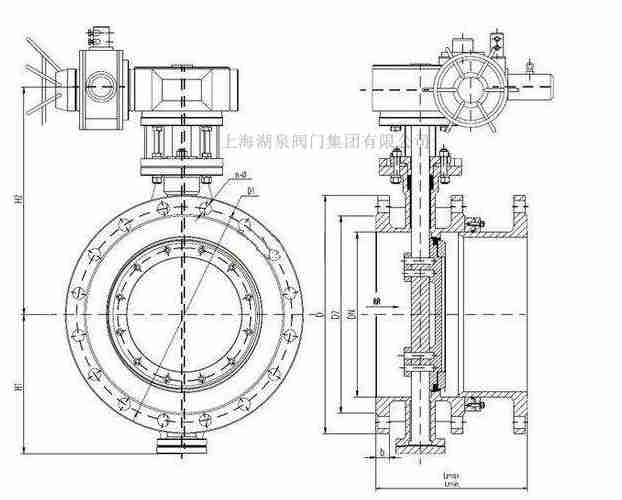

  • 通徑(DN) L LMAX LMIN D1 D Z-Φd H H0 A B D0 Wt/kg
    50 150 163 138 125 165 4-18 82.5 445 125 125 80 61
    65 170 188 152 145 185 4-18 92.5 465 125 125 80 74
    80 180 192 162 160 200 8-18 100 480 125 125 80 88
    100 190 225 180 180 220 8-18 110 505 125 125 80 100
    125 200 235 190 210 250 8-18 125 700 325 245 150 120
    150 210 240 195 240 285 8-22 142.5 735 325 245 150 125
    200 230 265 215 295 340 8-22 170 805 325 245 150 180
    250 250 285 235 350 395 12-22 197.5 890 363 313 200 205
    300 270 302 252 400 445 12-22 222.5 950 363 313 200 260
    350 290 321 271 460 505 16-22 252.5 1020 363 313 250 420
    400 310 343 283 515 565 16-26 282.5 1105 363 313 250 520
    450 330 360 300 565 615 20-26 307.5 1287 465 439 300 660
    500 350 380 320 620 670 20-26 335 1185 546 431 360 700
    600 390 425 365 725 780 20-30 390 1330 546 556 360 1020
    700 430 465 395 840 895 24-30 447.5 1435 546 556 360 1140
    800 470 510 430 950 1015 24-33 507.5 1545 546 556 360 1380
    900 510 560 460 1050 1115 28-33 557.5 1800 617 617 360 2100
    1000 550 600 500 1160 1230 28-36 615 2365 632 632 360 2520
    1200 630 680 580 1380 1455 32-39 727.5 2585 632 632 360 3100

  • dn125電動伸縮蝶閥價格
