產品名稱：Z941H-16C-DN100調節型電動閘閥[ 2021-08-19 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、Z941H-16C-DN100調節型電動閘閥產品介紹

    更多點擊：閘閥
    品牌HQ上海湖泉 產品特性調節型  連接形式法蘭  主體材料鑄鋼   公稱通徑DN80-400mm    3C閥門類別     工業適用介質蒸汽密封形式
    硬密封型外形中型  流動方向單向    驅動方式     電動零部件及配件執行器        壓力環境常壓    工作溫度常溫
    類型(通道位置)直通式       規格Z941H-16C-DN100   型號Z941H-16C-DN100
    Z941H-16C-DN100調節型電動閘閥

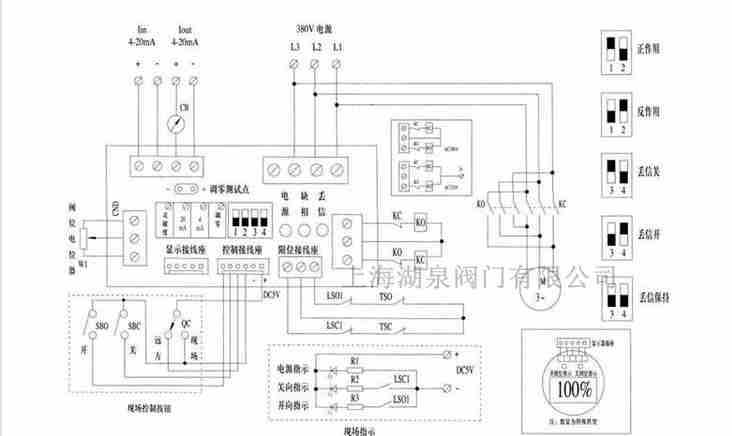

    二、Z941H-16C-DN100調節型電動閘閥調試方法

    1、手動將電動裝置置于中間位置
    2、接通AC380電源，電源指示燈亮；若電源缺相，則缺相指示燈亮
    3、拔碼開關的正作用和反作用不能同時拔為有效
    4、正作用時位置反饋信號調節。將電動裝置打到全關位置，調節整體模塊上的“調零”電位器，使兩測試點的電壓接近零（≤2mV），然后調節“4mA”電位器使輸出信號為4mA；將電動裝置打到全開位置，調節“20mA”電位器使輸出信號為20mA。上述調節只須一次即可完成。

    三、Z941H-16C-DN100調節型電動閘閥特點

    1、閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。
    2、閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
    3、閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
    4、電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
    5、手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。
    6、閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。

    四、 Z941H-16C-DN100調節型電動閘閥工作原理

    開啟過程
    1、在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。
    2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
    3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
    4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
    關閉過程
    1、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
    2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90度。
    3、 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。
    4、手輪轉動的后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

     調節型(閉環控制)電動執行器  　　調節型電動執行器不僅具有開關型一體化結構的功能，它還能對閥門進行準確地控制，從而調節介質流量。因篇幅有限其工作原理在此不作詳細說明。下面就調節型電動執行器選型時需注明的參數做簡要說明。  　　a)控制信號類型(電流、電壓)  　　調節型電動執行器控制信號一般有電流信號(4～20mA、0～10mA)或電壓信號(0～5V、1～5V)，選型時需明確其控制信號類型及參數。雷力家的使用比較多的是4～20mA的電流信號。  　　b)工作形式(電開型、電關型)  　　調節型電動執行器工作方式一般為電開型(以4～20mA的控制為例，電開型是指4mA信號對應的是閥關，20mA對應的是閥開)，另一種為電關型(以4-20mA的控制為例，電開型是指4mA信號對應的是閥開，20mA對應的是閥關)。一般情況下選型需明確工作形式，很多產品在出廠后并不能進行修改。
