2021月7月22日上海湖泉閥門有限公司給你介紹電動閘閥型號規格尺寸大全
Z941H-16C閘閥、電動、法蘭、密封面不銹鋼、16公斤、閥體碳鋼。
J941H-25P截止閥、電動、法蘭、不銹鋼密封、25公斤、鉻鎳鈦不銹鋼。
J941W-64R截止閥、電動、法蘭、閥體直接加工、64公斤、鎘鎳鉬鈦不銹鋼。
法蘭鑄鋼閘閥：Z41H、Z41Y
不銹鋼閘閥：Z41W
軟密封暗桿閘閥：Z45X
軟密封明桿閘閥：Z41X
鑄鋼法蘭閘閥：Z41T、Z45T
螺紋閘閥： Z11T、Z14T、Z15X、Z11H、Z11Y、Z11W

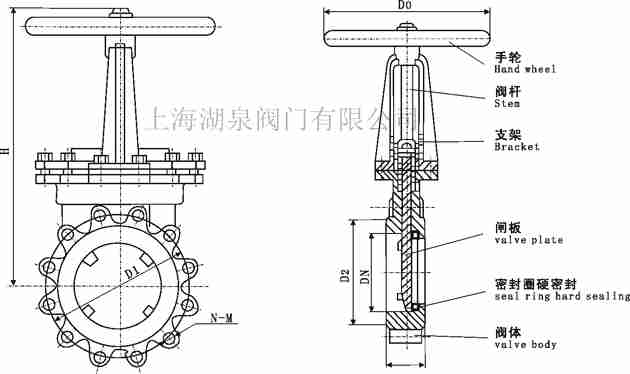

刀閘閥： Z73W、Z73X、Z73Y
彈性座封閘閥：Z40X、Z40H;
不銹鋼閘閥：Z40W、Z41W、Z40H、Z41H;
電動閘閥：Z940H、Z941H、Z943W、Z944H、Z945X、Z943H;
氣動閘閥：Z641F、Z641H、Z641W;
焊接閘閥：Z60H、Z61H、Z62H、NKZ64H;Z560H、Z561H、Z960H、Z961H;
漿液閥：Z73X、Z73H、Z673X、Z673H、Z973X、Z973H;
刀型閘閥：PZ43H、PZ543H、PZ643H、PZ943H、PZ73H、PZ573H、PZ673H、PZ973H;
明桿閘閥：Z41X、Z41H、Z41X、Z42H、Z44X;
暗桿閘閥：Z45X、Z45H、Z47F;
螺旋閘門：LMD單向、LMS雙向;
傘齒輪閘閥：Z540H、Z541H、Z542H、Z543H、Z545H;
波紋管閘閥：WZ41H、WZ41W;
低溫閘閥：DZ40H、DZ40W、DZ40Y、DZ41F、DZ41H、DZ41W、DZ41Y。
閘閥附加代號：WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥;
驅動方式表示：手動無代號、2電液動、3渦輪蝸桿、5-錐齒輪傳動、6氣動、9-電動;
連接方式表示：4法蘭連接，6焊接，7對夾式;
結構形式表示：0彈性閘板、1明桿楔式單閘板、2-明桿楔式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5暗桿楔式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板;
密封材料材料：W閥體直接加工、T合金、X橡膠、F氟塑料，H-Cr不銹鋼，Y硬質合金、M蒙乃爾合金;
壓力等級表示：PN1.0-32Mpa，10=1.0MPA表示壓力為十公斤，150LB-1500LB表示美標磅級壓力，5-63K表示日級壓力;
閥體材料表示：Z-灰鑄鐵、Q球墨鑄鐵，T合金，C碳鋼、P不銹鋼304，R不銹鋼316，V鉻鉬釩鋼。

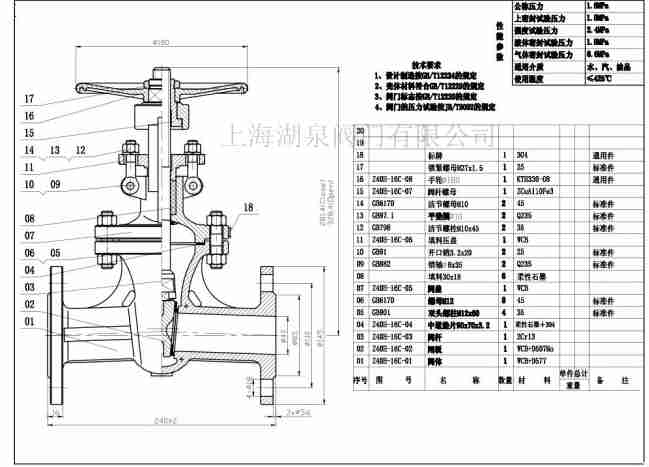

型號 公稱通徑 尺寸 L D D1 D2 b-f z-Φd H D0 Z41W. 15 130 95 65 45 14-2 44 170 120 20 150 105 75 55 14-2 44 200 120 25 160 115 85 65 14-2 44 215 140 32 180 135 100 78 16-2 48 260 160 40 200 145 110 85 16-3 48 290 200 50 250 160 125 100 16-3 48 345 220 65 265 180 145 120 18-3 48 360 240 80 280 195 160 135 20-3 88 385 280 100 300 215 180 155 20-3 88 430 300 125 325 245 210 185 22-3 88 520 320 150 350 280 240 210 24-3 8-23 610 350 200 400 335 295 265 26-3 12-23 765 400 250 450 405 355 320 30-3 12-25 895 450 300 500 460 410 375 30-4 12-25 1145 500 350 550 520 470 435 34-4 16-25 1200 550 400 600 580 525 485 36-4 16-30 1400 600 450 650 640 585 545 40-4 20-30 1500 650 500 700 705 650 608 44-4 20-34 1630 700 600 800 840 770 718 48-5 20-41 1830 700

PN DN L L1 D D1 D2 B f H N-φ △H(STROKE) 1.6 15 130 130 95 65 45 16 2 191 4-14 6 20 150 150 105 75 58 18 2 191 4-14 6 25 160 160 115 85 68 18 2 197 4-14 8 32 180 180 140 100 78 18 2 200 4-18 8 40 200 200 150 110 88 18 3 218 4-18 13 50 230 230 165 125 102 20 3 220 4-18 13 65 290 290 185 145 122 18 3 238 4-18 16 80 310 310 200 160 138 20 3 257 8-18 20 100 350 350 220 180 158 20 3 340 8-18 25 125 400 400 250 210 188 22 3 360 8-18 32 150 480 480 285 240 212 22 3 390 8-22 40 200 600 600 340 295 268 24 3 530 12-22 50 2.5 15 130 130 95 65 45 16 2 191 4-14 6 20 150 150 105 75 58 18 2 191 4-14 6 25 160 160 115 85 68 18 2 197 4-14 8 32 180 180 140 100 78 18 2 200 4-18 8 40 200 200 150 110 88 18 3 218 4-18 13 50 230 230 165 125 102 20 3 220 4-18 13 65 290 290 185 145 122 22 3 238 8-18 16 80 310 310 200 160 138 24 3 257 8-18 20 100 350 350 235 220 162 24 3 340 8-22 25 125 400 400 270 250 188 26 3 360 8-26 32 150 480 480 300 295 218 28 3 390 8-26 40 200 600 600 360 310 278 30 3 530 12-26 50 4.0 15 130 130 95 65 45 16 2 191 4-14 6 20 150 150 105 75 58 18 2 191 4-14 6 25 160 160 115 85 68 18 2 197 4-14 8 32 180 180 140 100 78 18 2 200 4-18 8 40 200 200 150 110 88 18 3 218 4-18 13 50 230 230 165 125 102 20 3 220 4-18 13 65 290 290 185 145 122 22 3 238 8-18 16 80 310 310 200 160 138 24 3 257 8-18 20 100 350 350 235 220 162 24 3 340 8-22 25 125 400 400 270 250 188 26 3 360 8-26 32 150 480 480 300 295 218 28 3 390 8-26 40

4分為對應口徑DN15，即直徑15mm;
