產品名稱：dn200開關型電動球閥報價[ 2022-09-09 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、dn200開關型電動球閥報價產品介紹

    上海湖泉閥門集團有限公司開關型電動球閥產品概述: 開關型電動球閥是用O型球芯結構,所以稱之為電動開關球閥。開關型電動球閥 其具有結構緊湊,體積小,重量輕,闋座與端面法蘭距離近,物料滯留少,密封性能優越等.. 開關型電動球閥可支持免費定制,提供技術培訓,有完善的售后,全方位解決您的需求,讓您的高枕無憂, 超短球閥，提供國家制造標準,品質可靠,可根據根要求定制非標,薄型型球閥,歡迎新老客戶來電咨詢,專業制造,可根客戶要求定制非標v型球閥。
    dn200開關型電動球閥報價

    二、dn200開關型電動球閥報價產品選型

    閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
    執行器參數：電源電壓、控制方式、控制信號、作用方式等系列參數。

    三、dn200開關型電動球閥報價工作原理

    電動球閥是通過球閥閥體結構為旋轉90度的閥芯，電動執行器為輸入0-10毫安的標準信號，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，電機組帶動齒輪渦輪蝸桿轉角，以開關和調節閥門。主要還是靠電動執行器的電流量來調節操作的。采用一體化結構，以單相電源AC220V和直流電源24VDC即可控制運轉。適用與切斷、調節，閥門與執行器采用了采用直連的形式，對流體介質的流量、壓力、溫度、液位等參數的控制。

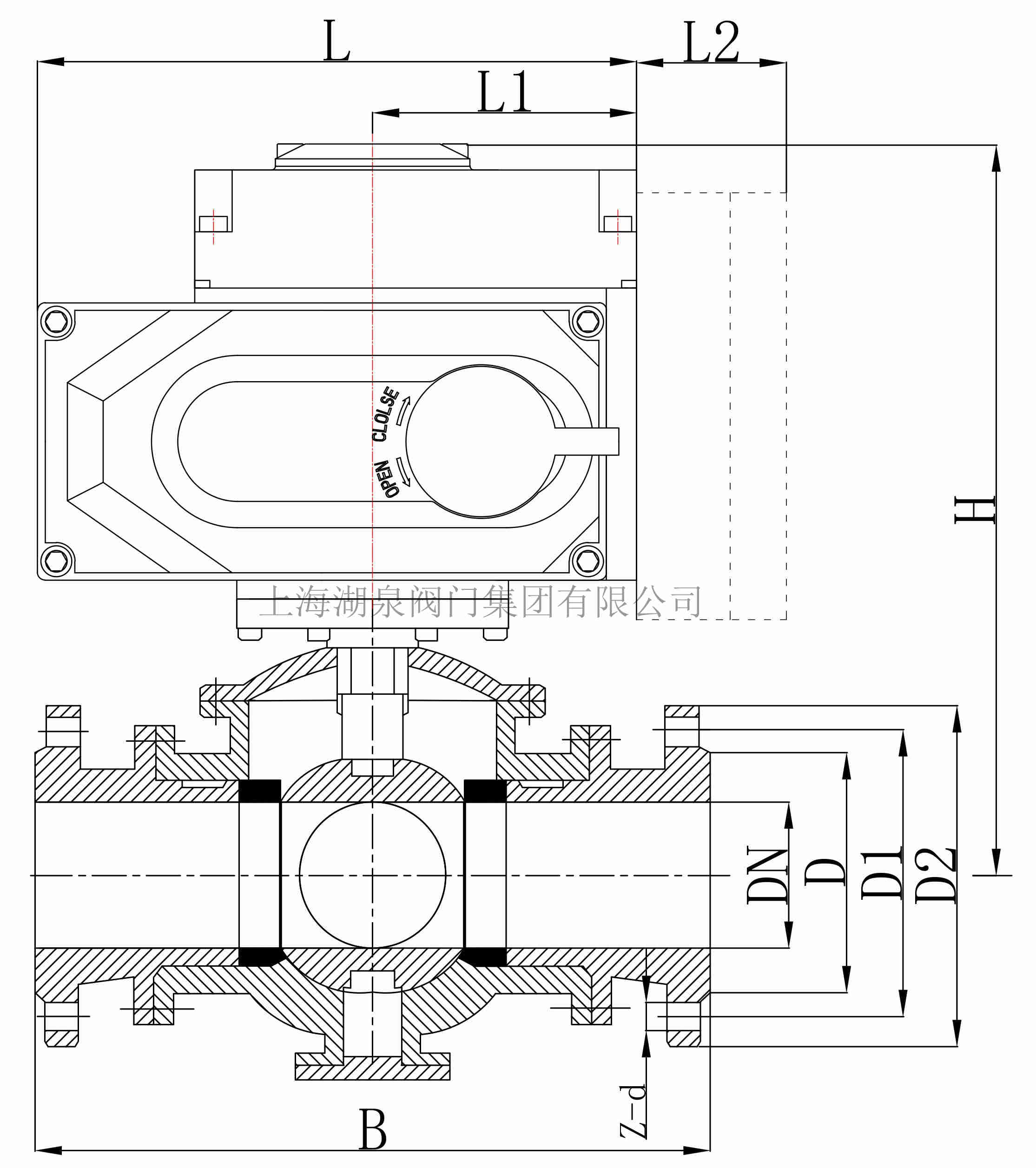

  • 1.6MPa主要外形和連接尺寸
    Q941F-16
    通徑DN L D K D1 n-Φd b f H W
    mm in
    15 1/2″ 130 95 65 46 4-Φ14 14 2 190 196
    20 3/4″ 140 105 75 56 4-Φ14 16 2 195 196
    25 1″ 150 115 85 65 4-Φ14 16 2 210 196
    32 1 1/4″ 165 135 100 76 4-Φ18 18 3 220 196
    40 1 1/2″ 180 145 110 84 4-Φ18 18 3 230 196
    50 2″ 200 160 125 99 4-Φ18 20 3 265 196
    65 2 1/2″ 220 180 145 118 4-Φ18 20 3 300 255
    80 3″ 250 195 160 132 8-Φ18 20 3 325 255
    100 4″ 280 215 180 156 8-Φ18 22 3 350 255
    125 5″ 320 245 210 184 8-Φ18 22 3 375 255
    150 6″ 360 280 240 211 8-Φ22 24 3 420 255
    200 8″ 400 335 295 266 12-Φ22 24 3 460 255

    2.5MPa主要外形和連接尺寸
    Q941F-25
    通徑DN L D K D1 n-Φd b f H W
    mm in
    15 1/2″ 130 95 65 46 4-Φ14 14 2 190 196
    20 3/4″ 140 105 75 56 4-Φ14 16 2 195 196
    25 1″ 150 115 85 64 4-Φ14 16 2 210 196
    32 1 1/4″ 165 135 100 76 4-Φ18 18 3 220 196
    40 1 1/2″ 180 145 110 84 4-Φ18 18 3 230 196
    50 2″ 200 160 125 99 4-Φ18 20 3 265 196
    65 2 1/2″ 220 180 145 118 4-Φ18 22 3 300 255
    80 3″ 250 195 160 132 8-Φ18 24 3 325 255
    100 4″ 280 235 190 156 8-Φ22 24 3 350 255
    125 5″ 320 270 220 184 8-Φ26 26 3 375 255
    150 6″ 360 300 250 211 8-Φ26 28 3 420 255
    200 8″ 400 360 310 274 12-Φ26 30 3 460 255

  • dn200開關型電動球閥報價
