  • 一、上海湖泉dn80電動閘閥價格產品描述

    上海湖泉閥門有限公司生產的dn80電動閘閥是一種常見的啟閉閥，利用閘板（即啟閉件，在閘板中啟閉件稱為閘板或閘門，閘座稱為閘板座）來接通（全開）或截斷（全關）管路中的介質。閘板在垂直于閘門座通道中心線的片面作為升降運動，象閘門一樣截斷管路中的介質，故稱做閘閥。該Z941H  dn80電動閘閥產品設計制造按國家標準GB12235，結構合理，密封可靠，性能優良，造型美觀；具有耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長；閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性；上海湖泉閥門dn80電動閘閥可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要和用戶要求；閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用各種壓力、溫度及介質工況，因此廣泛應用于各種場合。

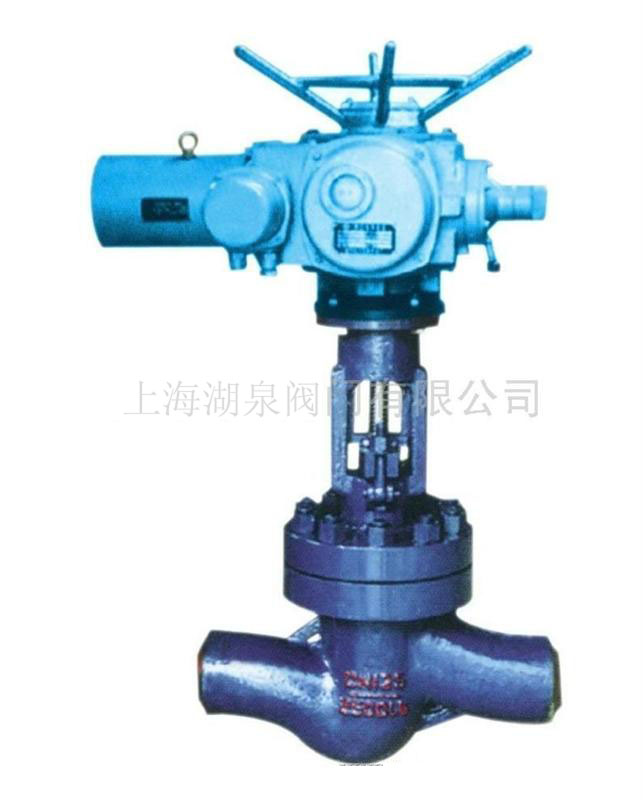

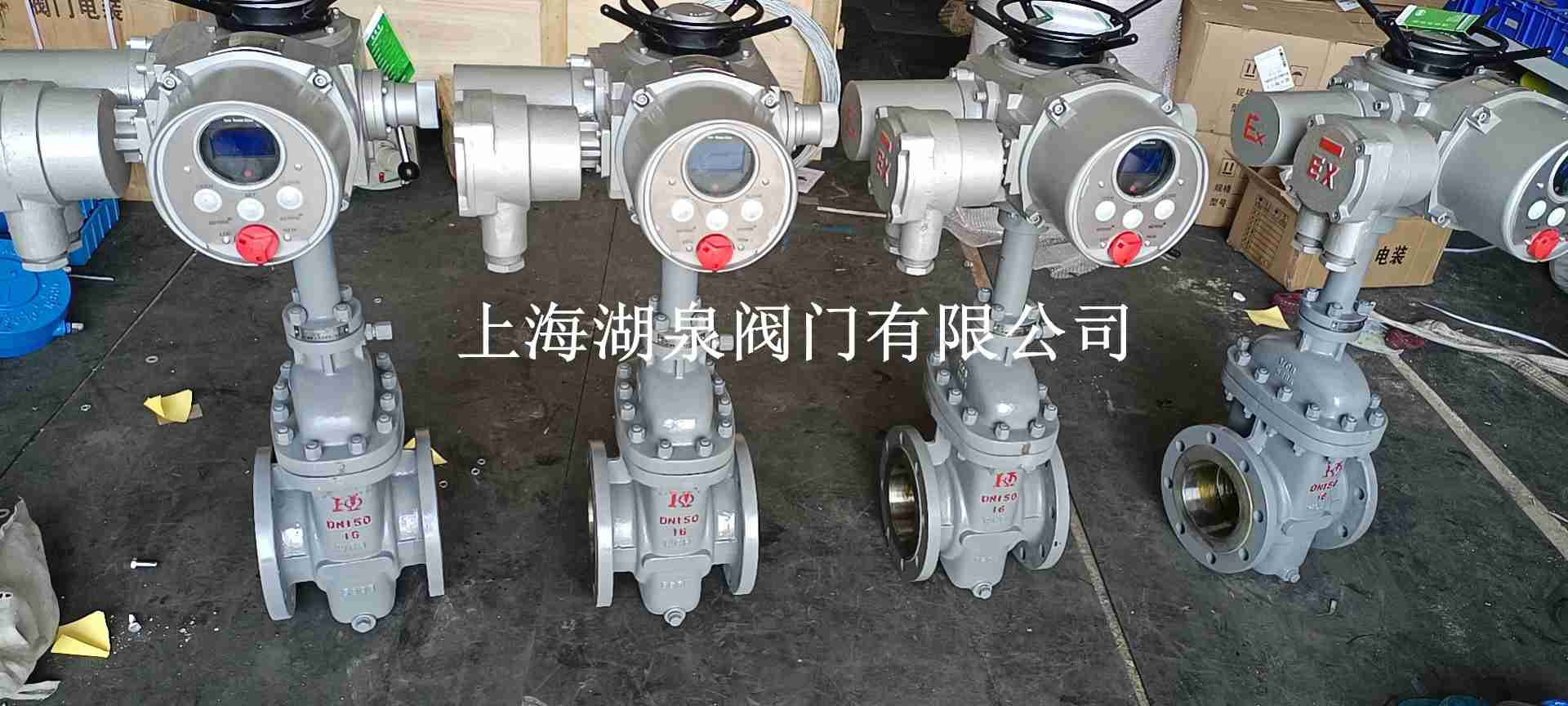

    dn80電動閘閥價格

    二、上海湖泉dn80電動閘閥價格產品主要性能規范

    公稱壓力（MPa） 試驗壓力（MPa）
    殼體 密封（液） 密封（氣） 上密封
    1.6 2.4 1.76 0.6 1.76
    2.5 3.8 2.75 0.6 2.75
    4.0 6.0 4.4 0.6 4.4
    6.4 9.6 7.04 0.6 7.04
    10.0 15.0 11.0 0.6 11.0
    16.0 24.0 17.6 0.6 17.6

    三、上海湖泉dn80電動閘閥價格產品適用范圍

    殼體材料 適用介質 適用溫度（℃）
    碳素鋼（C型） 水、蒸汽、油品 ≤425
    鉻鎳鈦鋼（P型） 硝酸類 ≤200
    鉻鎳鉬鈦鋼（R型） 醋酸類 ≤200
    鉻鉬鋼（I型） 水、蒸汽、油品 ≤550

  • 四、上海湖泉dn80電動閘閥價格產品主要連接及外形尺寸（PN16）

    公稱通徑DN（in） 主要外形尺寸及連接尺寸 電動裝置型號
    L D D1 D2 b f z-Φd H
    Z940、Z941、Z942
    40 200 145 110 85 16 3 4-Φ18 595 ZB15
    50 250 160 115 100 16 3 4-Φ18 653 ZB15
    65 265 180 145 120 18 3 4-Φ18 665 ZB15
    80 280 195 160 135 20 3 8-Φ18 725 ZB15
    100 300 215 180 155 20 3 8-Φ18 787 ZB15
    125 325 245 210 185 22 3 8-Φ18 806 ZB20
    150 350 280 240 210 24 3 8-Φ23 955 ZB20
    200 400 335 295 265 26 3 12-Φ23 1105 ZB40
    250 450 405 355 320 30 3 12-Φ25 1343 ZB40
    300 500 460 410 375 30 3 12-Φ25 1516 ZC45
    350 550 520 470 435 34 4 16-Φ25 1678 ZC45
    400 600 580 525 485 36 4 16-Φ30 1849 ZC90
    450 650 640 585 545 38 4 20-Φ30 1937 ZC90
    500 700 705 650 608 42 4 20-Φ34 2234 ZC120
    600 800 840 770 718 46 5 20-Φ41 2432 ZC180
    700 900 910 840 788 48 5 24-Φ41 2489 ZC250
    800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
    900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
    1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
    1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
    1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000
