一、dn200智能型plc控制電動閘閥產品介紹

上海湖泉閥門有限公司dn200智能型plc控制電動閘閥可根據用戶的要求配置各種電動執行機構，實現遠距離控制及自動控制。具有靈敏、可靠、安裝方便等特點?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節合截流裝置使用。公稱壓力：1.0～2.5MPa，公稱通經：50～600mm，工作溫度：0～80℃，適用介質：水、油、氣等，根據使用工況的具體要求，電動執行器又有為防爆型與普通型之分；依使用據電壓，又可分為AC380V與AC220V；依據動作模式，還可分為調節型與開關型等。一體化電動閘閥z941h-16 DN200 智能型PLC控制電動閘閥一般配套比較簡單，采用的是單向的電源，外接電路操作起來非常的簡單，一般的電工就可以操作的，電動執行器使用起來也非常的簡單。

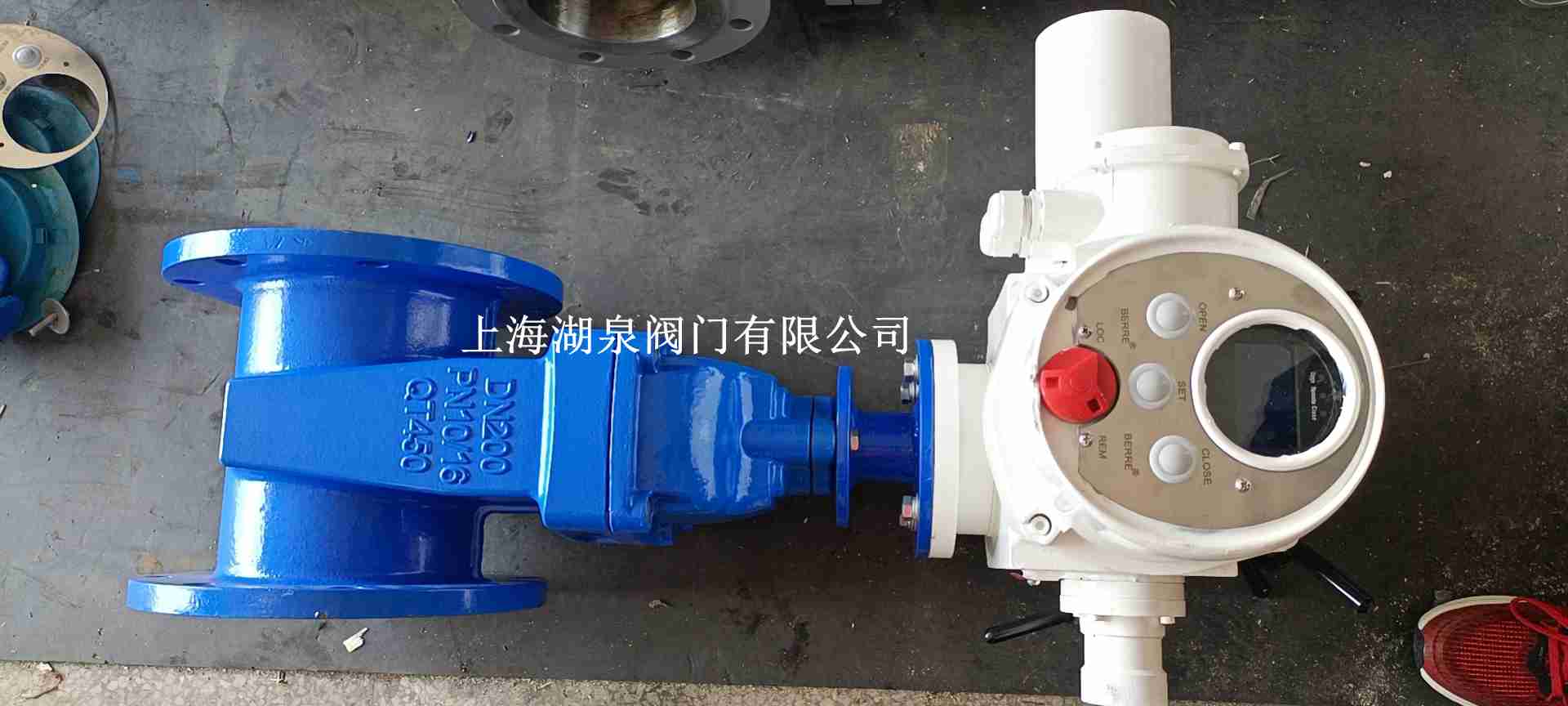

dn200智能型plc控制電動閘閥

二、dn200智能型plc控制電動閘閥產品特點

1、plc控制電動閘閥全采用高清晰LCD數字、全中文及標示符液晶顯示屏。
2、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。
3，缺相保護：具有電源缺相保護功能。
4、控制模式采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。
5、禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。
6、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完個指令后再執行下一個指令。
7、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。
8、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。
9、.該裝置防塵、防水、防輕腐蝕，其防護等級為IP55、IP65(特殊定貨)；
10、轉矩控制機構動作可靠，調節方便，轉矩重復精度高；
11、行程控制機構調節精度和重復度高，開向和關向可配裝各2只至4只微動開關；
12、plc控制電動閘閥采用半自動手—電動切換機構，機構簡單，工作可靠，操作輕便；
13、采用閥門電動裝置用三相異步電機，啟動轉矩大，轉動慣量??；
14、配有機械式閥位指示器。
15、整個系統動作時，各裝置間實現實時通信，輸入的程序參數通過觸摸屏傳送給PLC，PLC經過邏輯運算來控制電動閥閥門開度的大小，動作是否完成，由特殊寄存器里的信號反饋到觸摸屏中。如果在規定的時間內，執行部件沒能完成任務，系統將發出報警信號，提示操作人員系統出現故障，并在觸摸屏上顯示，同時系統無法進行下一步的工作，直到故障排除。PLC對觸摸屏輸入的信息進行處理的同時，也為觸摸屏的顯示提供數據。

三、dn200智能型plc控制電動閘閥產品技術參數

型號		Z941H-16C～160C	Z941Y-16C～160C	Z941W-16P～160P
工作壓力（MPa）		1.6～16.0
適用溫度（℃）		≤425		≤150
適用介質		水、蒸汽、油品		弱腐蝕性介質
材料	閥體、閥蓋	碳素鋼		鉻鎳鈦不銹鋼
	閥桿	鉻不銹鋼		鉻鎳鈦不銹鋼
	密封面	堆焊鐵基合金	堆焊硬基合金	本體材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯
