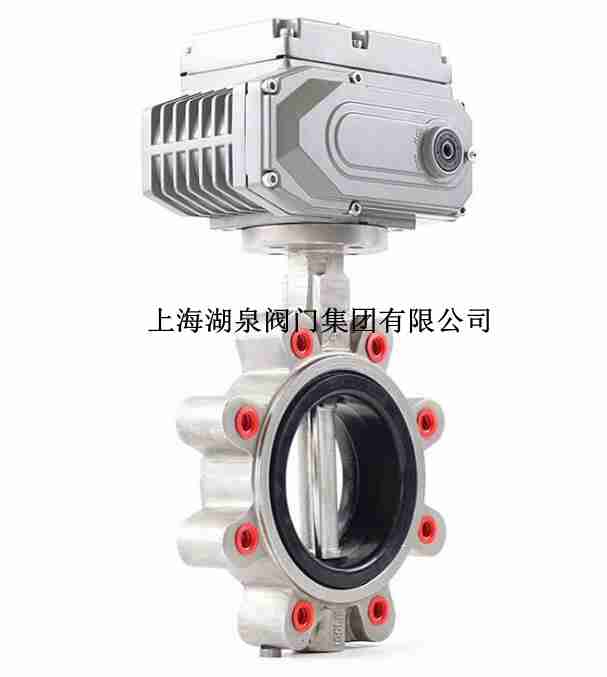

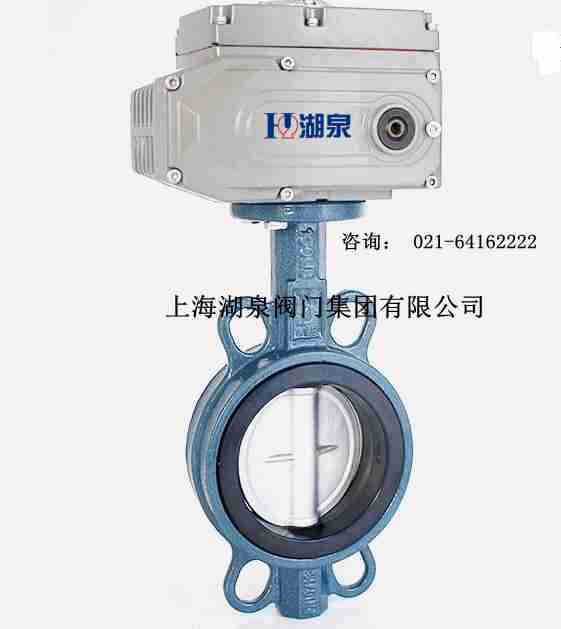

上海湖泉閥門集團有限公司d971x電動對夾式蝶閥價格生產廠家，不同的地方電動蝶閥所用的材質也是不一樣的，價格也是不一樣的。咨詢：021-64162222  電動對夾式軟密封蝶閥D971X由四氟密封蝶閥和不銹鋼閥板、閥桿構成。適用于溫度≤150℃，弱腐蝕或潔凈度有一定要求工況，高溫高壓工況可選用三偏心硬密封閥體。蝶閥對夾式 結構簡單,密封可靠,開啟輕便,壽命長,維護方便等優點!蝶閥對夾式 被廣泛應用于給排水,建筑消防等系統各種管道上,尤其在消防管路中，D971X-10/16電動對夾蝶閥介紹電動對夾式軟密封蝶閥D971X由橡膠密封蝶閥和球墨閥板、閥桿構成。適用于溫度≤150℃,弱腐蝕或潔凈度有一定要求工況,高溫高壓工況可選用三偏心硬密封閥體。D971X電動對夾式蝶閥是采用一體化結構,接入220VAC電源即可控制運轉,也可加入控制模塊,輸入控制信號(4-20mADC或1-5VDC)進行調節控制。電動對夾式蝶閥具有功能強,體積小,輕便宜人,性...D971X、D971F電動對夾式蝶閥概述: 電動對夾式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流。

上海湖泉閥門集團有限公司專業銷售【對夾式電動蝶閥】,對夾式電動蝶閥D971X,密封形式分為(三偏心金屬密封、中線軟密封、雙偏心軟密封)幾種形式,采用回轉型電動執行器和對夾式蝶閥閥體組...D971X電動對夾蝶閥結構特點 電動對夾蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,結構緊湊、重量輕、便于安裝、流阻小、流通量大,避免高溫膨...結構特點與用途 D971X對夾式電動蝶閥采用對夾中心板式結構,主要由閥體,閥板,閥軸,閥座及傳動裝置組成,結構簡單緊湊,小巧輕便,運輸,安裝,拆卸方便;90°的啟閉,開關迅速,操作扭矩小,省力輕巧;密封性...D971X軟密封電動對夾蝶閥采用了多種零件材質配對，可適用于淡水、污水、海水、蒸汽、天然氣、食品、醫藥、油品及各種酸堿介質的管道，適用溫度-10°C +150°C,連接標準符合GB2555-81標準。

上海湖泉d971x電動對夾式蝶閥價格，尺寸表

公稱通徑		結構長度 （標準值）	外形尺寸（參考值）				連接尺寸（標準值）
							0.6MPa		1.0 MPa		1.6 MPa
毫米	英寸	L	H	Ho	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	21/2	46	70	453	125	125	130	4-14	146	4-18	145	4-18
80	3	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	4	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	5	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	6	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	8	60	164	843	325	245	280	8-18	295	8-22	295	12-22
250	10	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	12	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	14	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	16	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	18	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	20	127	343	1226	546	431	600	20-22	620	20-26	650	20-33
600	24	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	28	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	32	190	525	1659	546	556	920	24-30	950	24-33	950	24-39
900	36	203	585	1748	617	706	1020	24-30	1050	28-33	1050	28-39
1000	40	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	48	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-48
1400	56	279	910	2310	790	1338	1560	36-36	1590	36-42	1590	36-48
1600	64	318	1030	2845	868	1476	1760	40-36	1820	40-48	1820	40-56
1800	72	356	1140	3060	868	1476	1970	44-39	2020	44-48	2020	44-56
2000	80	406	1250	3350	965	1600	2180	48-42	2230	48-48	2230	48-62


上海湖泉d971x電動對夾式蝶閥價格，尺寸表技術參數


規格DN	A	B	C	D	L	D1	D2	Φ1	Φk	E	R1	R2	Φ2	f	J	X	W*W	重量
											（PN10）	(PN16)						Weight（kg）
32	125	73	32.9	35.8	32	100	100	7	65	50	R9.5	R9.5	12.6	10			9*9	1.6
40	125	73	33	39	32	110	110	7	65	50	R9.5	R9.5	12.6	10			9*9	1.8
50	125	73	43	52	32	125	125	7	65	50	R9.5	R9.5	12.6	10			9*9	2.3
65	136	82	46	64	32	145	145	7	65	50	R9.5	R9.5	12.6	10			9*9	3
80	142	91	45.21	78	32	160	160	7	65	50	R9.5	R9.5	12.6	10			9*9	3.7
100	163	107	52.07	104	32	180	180	10	90	70	R9.5	R9.5	15.77	12			11*11	5.2
125	176	127	55.5	123	32	210	210	10	90	70	R9.5	R9.5	18.92	12			14*14	6.8
150	196	143	55.75	155	32	240	240	10	90	70	R11.5	R11.5	18.92	12			14*14	8.2
200	228	170	60.58	202	45	295	295	12	125	102	R11.5	R11.5	22.1	15			17*17	14
250	258	204	68	250	45	350	355	12	125	102	R11.5	R14	28.45	15			22*22	23
300	292	240	76.9	301	45	400	410	12	125	102	R11.5	R14	31.6	15			22*22	32
350	336	270	76.17	333.3	45	460	470	14	150	125	R11.5	R14	31.6	18	34.6	8		43
400	368	325	85.7	389.6	51	515	525	18	175	140	R14	R15.5	33.15	23	36.15	10		57
450	400	356	104.6	440.5	51	565	585	18	175	140	R14	R14	38	23	10.95	10		78
500	438	395	130.28	492	64	620	650	18	175	140	R14	R14	41.14	27	44.12	10		105
600	562	475	151.36	593	70	725	770	22	210	165	R15.5	R15.5	50.65	27	54.62	16		192
