蝶閥D371X-16C DN200字母含義及詳細介紹

[ 2024-09-11 ]

更多產品點擊：蝶閥

閥D371X-16C DN200字母含義及詳細介紹‌，D371X-16C‌型號中的字母和數字各自代表的含義如下：

  • ‌D‌ 代表閥門類型，具體為蝶閥。
  • ‌3代表驅動裝置，具體為蝸輪傳動。
  • 7代表連接方式《對夾》
  • 1代表結構形式《中線》
  • ‌X‌ 代表閥座材質《橡膠》
  • ‌16代表公稱壓力《1.6MPA》
  • C代表閥體材料《碳素鋼》
  • -代表分隔鍵
  • ‌DN200‌ 表示閥門的公稱直徑為200毫米。

綜上所述，‌D371X-16C DN200‌ 鑄鋼蝸輪對夾式蝶閥的具體含義是：這是一種直徑為200毫米的蝶閥，采用蝸輪傳動方式，材質為鑄鋼。此外，該閥門可能還具有特定的壓力等級或材料標準，但具體細節需要進一步的信息來確認‌。

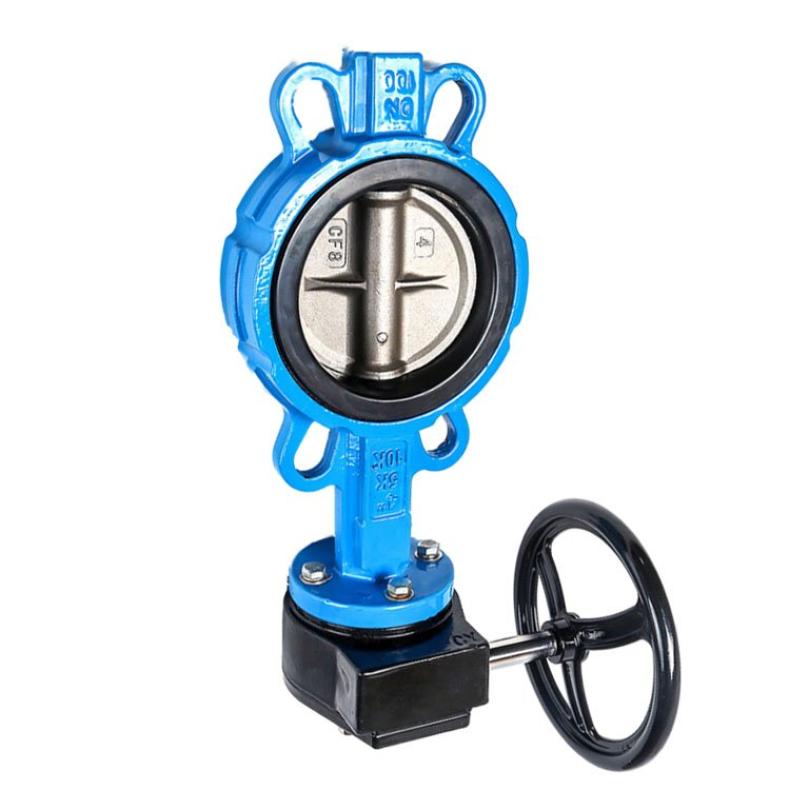

蝶閥

‌D371X-16C DN200 鑄鋼蝸輪對夾式蝶閥‌是一種常用的工業閥門，具有廣泛的應用領域。軟密封蝶閥適用于溫度≤120℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、冶金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。這種閥門的設計特點包括：

綜上所述，D371X-16C DN200鑄鋼蝸輪對夾式蝶閥以其簡單的結構、快速的開關操作、良好的密封性能以及廣泛的應用領域，成為工業管道系統中不可或缺的組成部分。

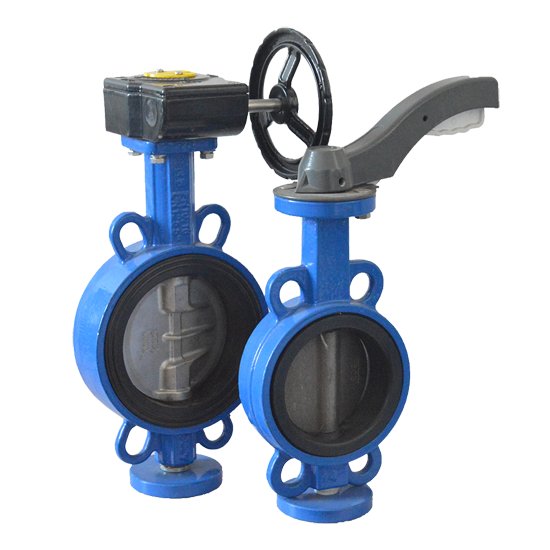

對夾蝶閥


‌1、結構特點‌：D371X-16C DN200蝶閥采用蝸輪傳動，蝶板安裝于管道直徑方向，通過旋轉0°-90°來實現流量的調節。在90°位置時，閥門達到最大開度，實現快速啟閉操作。這種設計使得蝶閥具有結構簡單、體積小、重量輕的優點，同時只需旋轉90°即可完成開關操作，操作簡單且具有良好的流體控制特性‌。 ‌
2、材質與密封‌：閥體采用鑄鋼材質，閥座材質為橡膠，密封形式為三元乙丙橡膠（EPDM），這種材質具有良好的密封性能和耐久性。此外，該閥門還提供了彈性軟密封和金屬密封兩種密封型式，根據不同的使用環境和需求選擇合適的密封方式‌。 ‌
3、應用領域‌：D371X-16C DN200蝶閥適用于多種工業領域，包括但不限于石油、煤氣、化工、水處理等。其結構原理尤其適合制作大口徑閥門，因此在熱電站的冷卻水系統以及其他需要大流量調節的場合中得到廣泛應用‌。
‌4、連接方式‌：采用對夾式連接方式，通過雙頭螺栓將閥門連接在兩管道法蘭之間，這種連接方式使得安裝和拆卸更加方便快捷‌。

對夾蝶閥廠家

主要技術參數

公稱通徑 DN(mm) 50～2000
公稱壓力 PN(MPa) 0.6 1.O 1.6
試驗壓力 Ps(MPa) 強度試驗 0.9 1.5 2.4
密封試驗 O.66 1.1 1.76
適用介質 空氣、水、污水、蒸氣、煤氣、油品等
驅動形式 手動、蝸輪傳動、氣傳動、電傳動

主要零件的材料

零件名稱 材料
閥體 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈 各種橡膠、聚四氟乙烯
閥桿 2Cr13、不銹鋼
填料 0型圈、柔性石墨

主要密封材料

材料品種 氯丁橡膠 丁腈橡膠 乙丙橡膠 聚四氟乙烯 硅橡膠 氟橡膠
代號 ×或 0rJ XA或orJA XB或orJB xC、JC或0rF XD或orJD × E或orJE
耐最高溫度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃
耐最低溫度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃
適用工作溫度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃
