電動蝶閥原理圖__ 220v電動蝶閥原理圖__ 電動蝶閥控制原理圖

[ 2015-12-15 ]
電動蝶閥有普通型和智能型。普通型，當接通其電機，閥門便開或合，視電機正反轉而定；智能型如AC380V的，給其供AC380V后，電機不動，內部控制電路板可以工作。當給其輸入4—20mA電流時，做相應動作。4mA時關閉，20mA時打開。而且有4—20mA模擬量反饋信號，以反應它的閥門開度大小。  電動蝶閥由電動執(zhí)行器和蝶閥組成，電動執(zhí)行器為90度旋轉，有開關和調節(jié)式兩種控制方式，通過電動執(zhí)行器旋轉帶動蝶閥的開啟與關閉。具備手動操作功能，在斷電時通過手動操作來開關蝶閥。

常見的電動蝶閥原理圖

電動蝶閥原理圖

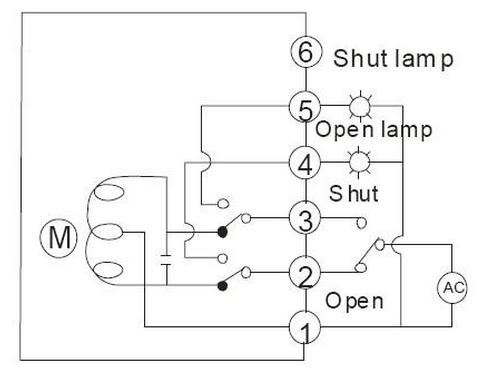

開關型帶有源燈指示電動蝶閥原理圖，共有5根接線，1，2，3是控制部分，1，4，5是反饋部分 電動蝶閥原理圖

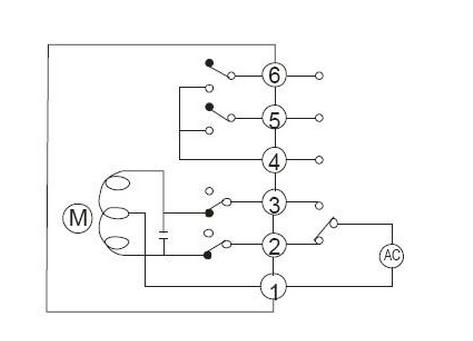

開關型帶無源觸點型反饋電動蝶閥原理圖，1，2，3是控制部分接線，4，5，6為無源觸點反饋

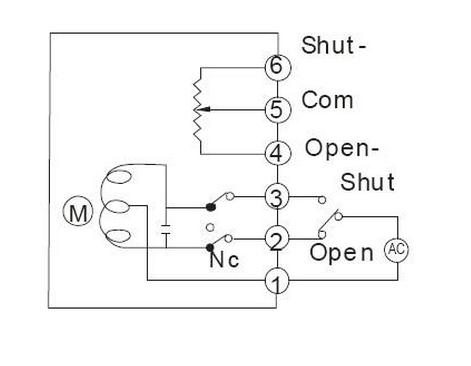

開關型帶開度信號反饋電動蝶閥原理圖。1，2，3為控制接線部分，4，5，6為反饋部分，輸出0-5K的電阻值，可以選定
電動蝶閥原理圖
