電動調節閥使用安裝說明書

[ 2016-09-08 ]

1、上海湖泉電動調節閥技術參數:

·口徑范圍:二通蒸汽/高溫蒸汽DN25...DN150, 三通蒸汽/高溫蒸汽 DN25...DN150

·泄漏率:二/三通DN25~N150 < KvS值的0.02%

·介質:蒸汽/飽和蒸汽

·介質溫度:2...+180℃蒸汽/2...+220℃高溫蒸汽

·與管道連接螺紋:ISO 7/1, GB/T7306.1和ANSI B 16.5.

·流量特性:等線性或等百分比 (用戶在智能型驅動器上選擇)

·閥體承壓:1.6MPa、2.5MPa、4.0MPa

·閥體材料:鑄鋼

·閥芯材料:不銹鋼

·閥桿材料:不銹鋼

·密封結構:V型密封圈+不銹鋼彈簧自補償

·V型密封圈:聚四氟乙烯

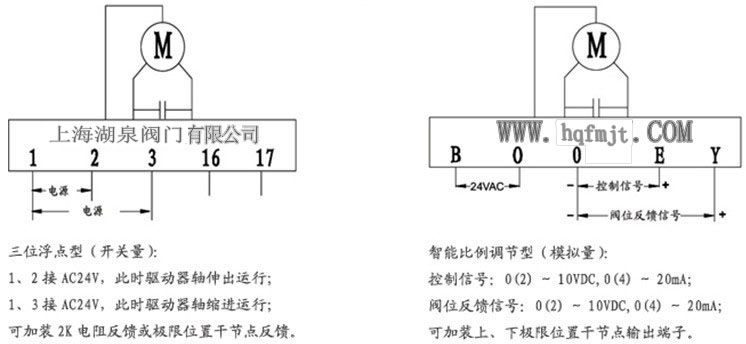

2、上海湖泉電動調節閥線示意圖:
電動調節閥示意圖

 3、上海湖泉電動調節閥技術參數:

·標稱輸出力:2500N/4000N

·實際輸出力:2500N~3000N/ 4000N~5000N

·功率消耗:10VA (三位浮點型)/ 12VA (比例調節型)

·輸入信號:0(2)~10VDC, 0(4)~20mA(僅比例調節型)

·反饋信號:0(2)~10VDC, 0(4)~20mA(僅比例調節型)

·運行方式:直行程驅動器, 最大行程 42 mm

·支架材料:壓鑄鋁(經表面防銹處理)

·上蓋材料:壓鑄鋁(經表面防銹處理)

·電機:交流限力式永磁同步電機

·全行程時間:125秒/40mm(50Hz)(具體時間依據閥體行程)

·手動裝置:供選擇(如需手動功能請將型號中N替換為M)

·機殼防護等級:IP54

·產品凈重:5Kg

·包裝尺寸:20cm長×18cm寬×34cm高
