電動閘閥z941h-25 DN200的尺寸，長度

[ 2022-01-18 ]
上海湖泉閥門集團有限公司電動閘閥z941h-25 DN200生產廠家，咨詢： 021-64162222    詳細為您展示電動閘閥Z941H-25DN100,dn200防爆電動閘閥,閘閥 - 調節閥圖片,同時為您推薦本電動閘閥Z941H-25DN100,dn200防爆電動閘閥,閘閥 - 調節閥圖片,同行業同類電動閘閥... MZ941H-100C DN200 礦用防爆電動閘閥、MZ941H-100C礦用防爆電動閘閥 相關技術文章 平板閘閥和截止閥的不同之處 高溫刀型閘閥PZ73W-10NR高溫排渣 氣動聚氨酯插板...口徑 DN25-DN500 壓力 1.6MPa-42.0MPa 材質耐溫 ≤450° 功能 普通開關型 工作介質 水油 天然氣等 可售賣...大口徑電動閘閥 Z941H-16C DN500 ***應用于石油、化工、冶金...
 電動閘閥z941h-25 DN200的尺寸，長度

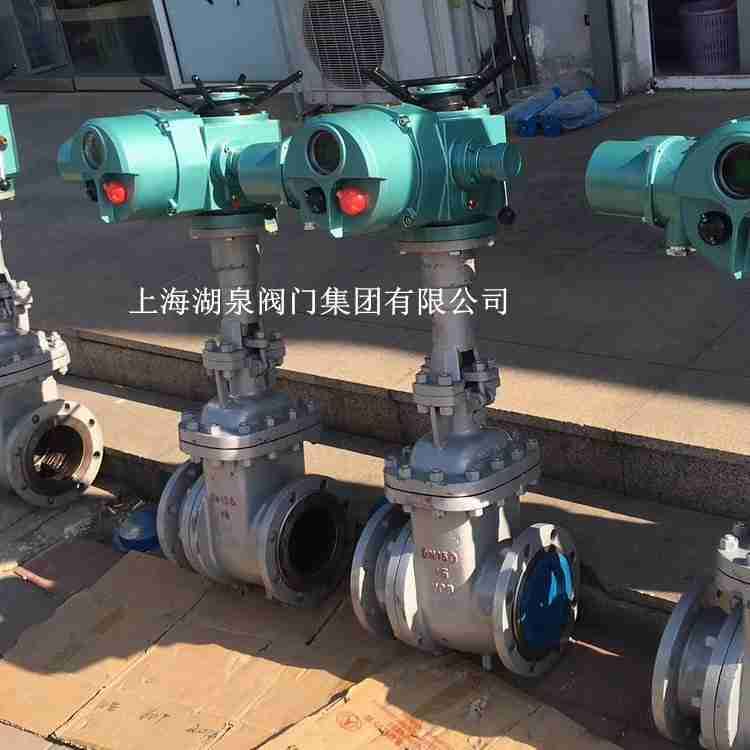

上海湖泉閥門廠供應電動閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,常用的模式閘板閥的兩個密封面...MZ941H-100型礦用電動閘閥 MZ941H-160型礦用電動閘閥 簡要描述: 帶煤安電動閘閥MZ系列電動閘閥與KXBC礦用隔爆型閥門電動裝置控制箱配套使用后,可與DCS系統銜接,...電動鑄鋼閘閥 Z941H‐25 相關連接尺寸: DN 型號 L D D1 D2 b‐f n‐Φd 電裝型號 L1 H 重量 Z941H‐25 40 200 145 110 85 18‐34‐18 DZW10 520 630 91 50 250 ...DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600
電動閘閥z941h-25 DN200，長度
號 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
Z941T-10 灰鑄鐵 碳鋼 黃銅 油浸石棉填料
Z941W-10 灰鑄鐵
Z941H-10 鉻不銹鋼 柔性石墨
Z941T-16Q 球墨鑄鐵 碳素鋼或鉻不銹鋼 玩轉鑄鐵 石棉石墨
Z941W-16Q

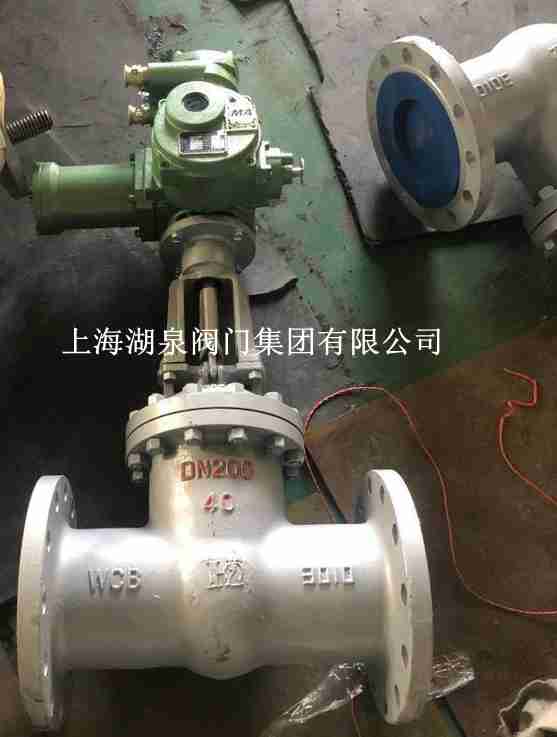

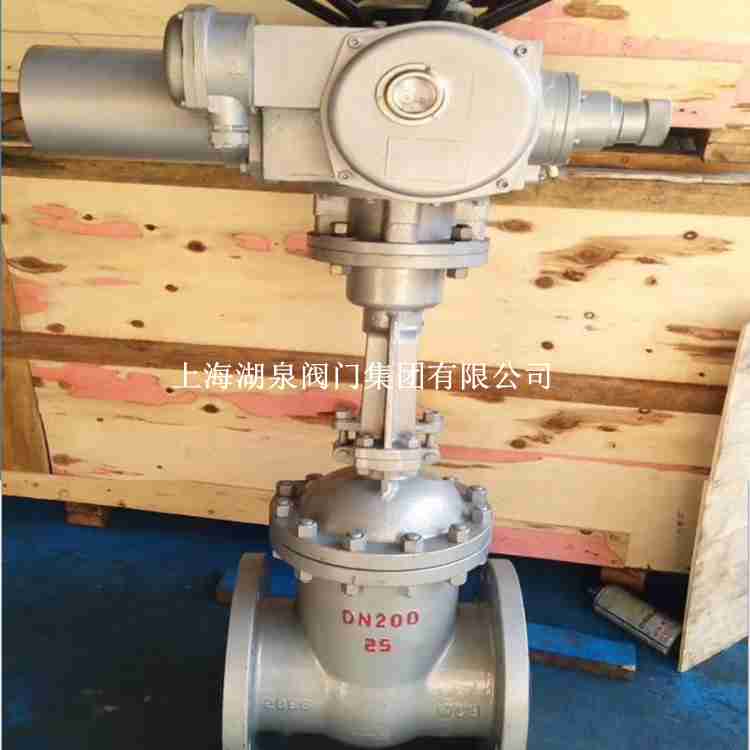

dn200電動閘閥
電動閘閥z941h-專業設計-電動閘閥z941h-生產,選型-電動閘閥z941h-報價,放心選購,售后無憂!我司實力雄厚,資質齊全,電動閘閥z941h質量過硬.價格合理電動閘閥訂貨須知: 1.產品名稱與型號 2.公稱通徑DN 3.額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6..連接方式 7.傳動方式 8.流量特性 9.適用溫度 10...電動閘閥電裝型號規格 主要尺寸和重量 2.5MPa DN L D D1 b n-φd 電裝型號Electric Actuator Code L1 H D0 重量Weight 凸面法蘭RFZ940HZ940YZ940WZ940FZ941HZ941YZ941WZ941F2525P25R25I 40 200 1...上海湖泉閥門有Z941H-16CDN40Z941H16/25/40/64/100/320C DN50/65/80/100,Z941H16/25/40/64/100/320C DN150/200/250/300,Z941H16/25/40/64/100/320C DN...
電動閘閥
公稱壓力(MPa) 試驗壓力(MPa)
殼體 密封(液) 密封(氣) 上密封
1.6 2.4 1.76 0.6 1.76
2.5 3.8 2.75 0.6 2.75
4.0 6.0 4.4 0.6 4.4
6.4 9.6 7.04 0.6 7.04
10.0 15.0 11.0 0.6 11.0
16.0 24.0 17.6 0.6 17.
電動閘閥z941h-25 DN200的尺寸，長度主要連接及外形尺寸(PN16)
公稱通徑DN(in) 主要外形尺寸及連接尺寸 電動裝置型號
L D D1 D2 b f z-Φd H
Z940、Z941、Z942
40 200 145 110 85 16 3 4-Φ18 595 ZB15
50 250 160 115 100 16 3 4-Φ18 653 ZB15
65 265 180 145 120 18 3 4-Φ18 665 ZB15
80 280 195 160 135 20 3 8-Φ18 725 ZB15
100 300 215 180 155 20 3 8-Φ18 787 ZB15
125 325 245 210 185 22 3 8-Φ18 806 ZB20
150 350 280 240 210 24 3 8-Φ23 955 ZB20
200 400 335 295 265 26 3 12-Φ23 1105 ZB40
250 450 405 355 320 30 3 12-Φ25 1343 ZB40
300 500 460 410 375 30 3 12-Φ25 1516 ZC45
350 550 520 470 435 34 4 16-Φ25 1678 ZC45
400 600 580 525 485 36 4 16-Φ30 1849 ZC90
450 650 640 585 545 38 4 20-Φ30 1937 ZC90
500 700 705 650 608 42 4 20-Φ34 2234 ZC120
600 800 840 770 718 46 5 20-Φ41 2432 ZC180
700 900 910 840 788 48 5 24-Φ41 2489 ZC250
800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000

電動閘閥z941h-25 DN200的尺寸，長度主要連接及外形尺寸(PN25)
公稱通徑DN(in) 主要外形尺寸及連接尺寸 電動裝置型號
L D D1 D2 b f z-Φd H
Z940、Z941、Z942
40 200 145 110 85 18 3 4-Φ18 595 ZB15
50 250 160 125 100 20 3 4-Φ18 653 ZB15
65 265 180 145 120 22 3 8-Φ18 665 ZB15
80 280 195 160 135 22 3 8-Φ18 725 ZB15
100 300 230 190 160 24 3 8-Φ23 787 ZB20
125 325 270 220 188 28 3 8-Φ25 902 ZB20
150 350 300 250 218 30 3 8-Φ25 955 ZB20
200 400 360 310 278 34 3 12-Φ25 1105 ZB40
250 425 425 370 332 36 3 12-Φ30 1343 ZB40
300 450 485 430 390 40 4 12-Φ30 1516 ZC60
350 550 550 490 448 44 4 16-Φ30 1678 ZC60
400 600 610 550 505 48 4 16-Φ34 1849 ZC90
450 650 660 600 555 50 4 16-Φ34 1937 ZC90
500 700 730 660 610 52 4 20-Φ34 2234 ZC120
600 800 840 770 718 56 5 20-Φ41 2432 ZC180
700 900 955 875 815 60 5 20-Φ41 2489 ZC250
800 1000 1070 990 930 64 5 24-Φ48 2643 ZC350
