電動閘閥型號Z945X一16Q使用方法

[ 2022-06-20 ]
電動閘閥型號Z945X一16Q使用方法電動閘閥型號Z945X-16代表什么意思?
Z - 閘閥
9-電動
4-法蘭連接
5-暗杠
X-橡膠密封
16代表壓力

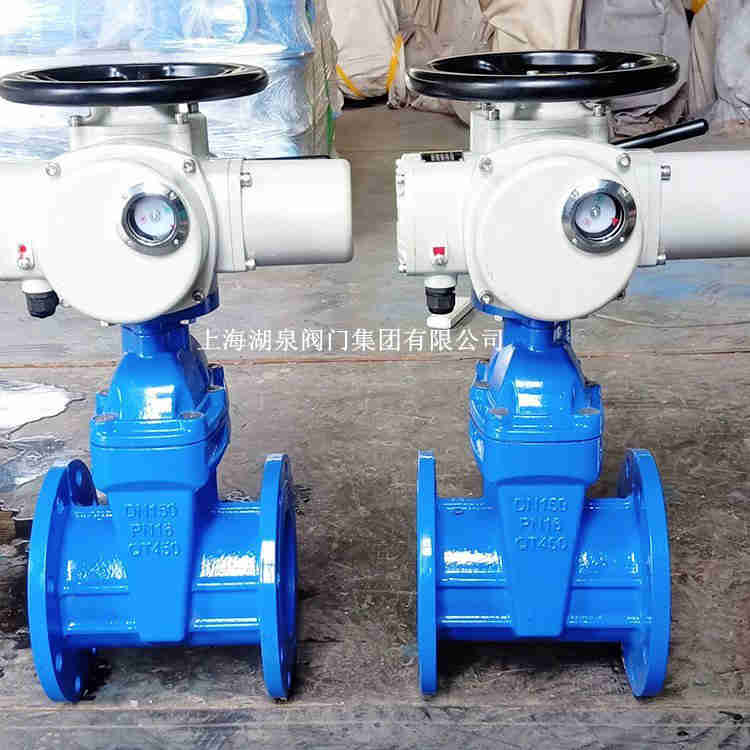

電動閘閥型號Z945X一16Q""
上海湖泉閥門集團有限公司Z945X一16Q電動軟密封閘閥,電動彈性座封閘閥,電動軟密封閘閥,電動不銹鋼軟密封閘閥電動明桿式軟密封閘閥,電動暗桿軟密封閘閥,電動暗桿彈性座封閘閥可根據用戶的要求配裝各種電動執行機構,實現遠距離控制及自動控制.具有靈敏、可靠、.安裝方便等優點..可廣泛用于自來水等行業。型號 Z945X-16Q 電動軟密封閘閥 Z945X-16Q智能防爆調節型電動閘閥 電壓AC380V分為明桿軟密封閘閥和暗桿軟密封閘閥兩種。通常在升降桿上有梯形螺紋,通過閘板中間的螺母以及閥體上的... 法蘭連接鋼制閘閥通過選用不同的材質,它廣泛適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。 電動軟密封閘閥Z945X-16Q優點閥門內外表面均用無味環氧樹脂...適用于公稱壓力PN1.0~16.0MPa,工作溫度80的名種管路上,用于截斷或接通管路中的介質??筛鶕?jù)用戶的要求配裝各種電動執行機構,實現遠距離控制及自動控制。

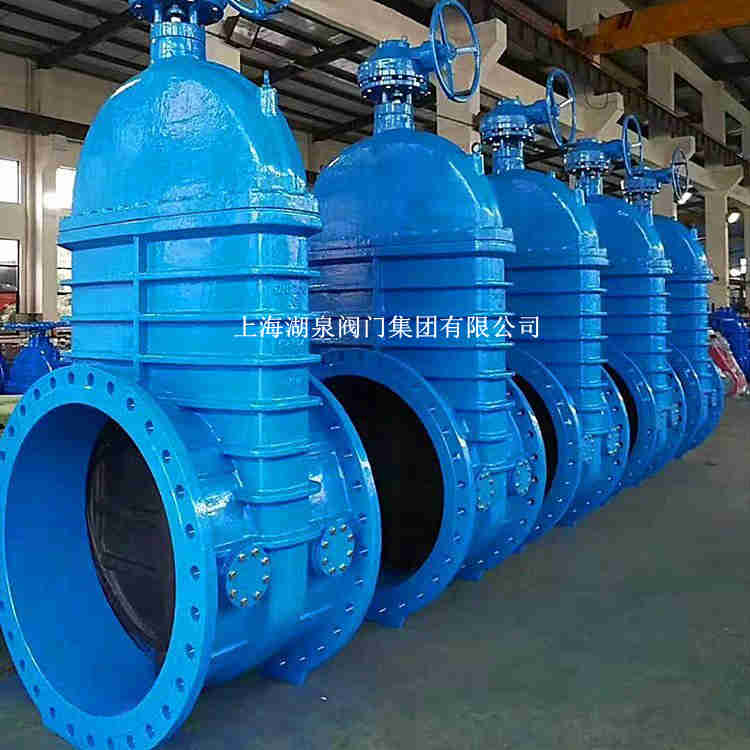

 電動閘閥z945x
電動閘閥型號Z945X一16Q使用方法參數:
通用型號:GN-Z945X-10Q GN-945X-16Q
公稱通徑:DN50mm~DN500mm
使用溫度:≤80℃
使用介質:清水、污水、氣體
加長范圍:1米~16米(可定制)
閥體材質:QT450(球墨鑄鐵)
閥桿材質:304、316(不銹鋼)
密封特性:彈性橡膠軟密封
驅動方式:電動附帶手輪機構
連接標準:GB/T4216.3-1984
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992

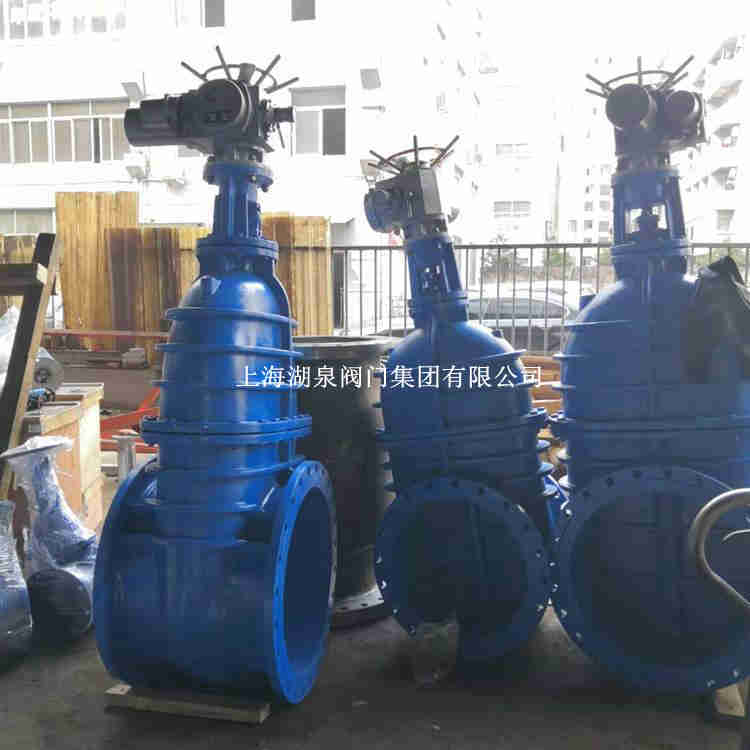

電動閘閥型號

電動閘閥型號Z945X一16Q使用方法主要零部件材料
零部件結構材質表
  材質
序號 零件名稱 C P R
1 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 墊片 柔性石墨+不銹鋼 PTFE PTFE
3 螺栓 35 304 304
4 閥瓣 WCB+對焊304或stelite、PTFE ZG1Cr18Ni9Ti/PTFE ZG1Cr18Ni12Mo2Ti/PTFE
5 對開環 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 閥瓣蓋 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
7 閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 螺帽 35 304 304
9 吊環螺栓 35 304 304
10 閥蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
11 螺栓 35 304 304
12 墊片 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
13 填料 柔性石墨 PTFE PTFE
14 填料壓板 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
15 螺帽 35 304 304

 電動閘閥型號Z945X一16Q使用方法主要外形連接尺寸
DN L D D0 D1 b f z×Φd
50 178 165 125 99 20 3 4×Φ19
65 190 185 145 118 20 3 4×Φ19
80 203 200 160 132 22 3 8×Φ19
100 229 220 180 156 24 3 8×Φ19
125 254 250 210 184 26 3 8×Φ19
150 267 285 240 211 26 3 8×Φ23
200 229 340 295 266 26 3 8×Φ23
250 330 395 350 319 28 3 12×Φ23
300 356 445 400 370 28 4 12×Φ23
350 381 505 460 429 30 4 16×Φ23
400 406 565 515 480 32 4 16×Φ28
450 432 615 565 530 32 4 20×Φ28
500 457 670 620 582 34 4 20×Φ28
600 508 780 725 682 36 5 20×Φ31
