刀閘閥規格尺寸表大全及圖解

[ 2023-03-23 ]
刀閘閥規格尺寸表大全及圖解：刀閘閥又稱刀型閘閥、刀門閘閥、漿液閥、泥漿閥,刀型閘閥驅動方式：手動，鏈輪，電動，氣動，液動，傘齒輪，電控液動和氣液動等驅動方式。刀型閘閥外形：明桿，暗桿兩種。刀型閘閥材質：鑄鐵、鑄鋼、碳鋼、不銹鋼、襯氟等。底部具有刀型斜切口，具有切斷介質的功能，使得閥門關閉不受介質阻塞。此閥門一般用于紙漿、煤灰、化工原料、污水、食品等介質的流通啟閉。該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。有板式閘閥、刀型泥漿閘閥，刀型排渣閘閥，單夾式渣漿閘閥和手動單夾式刀型閘閥。

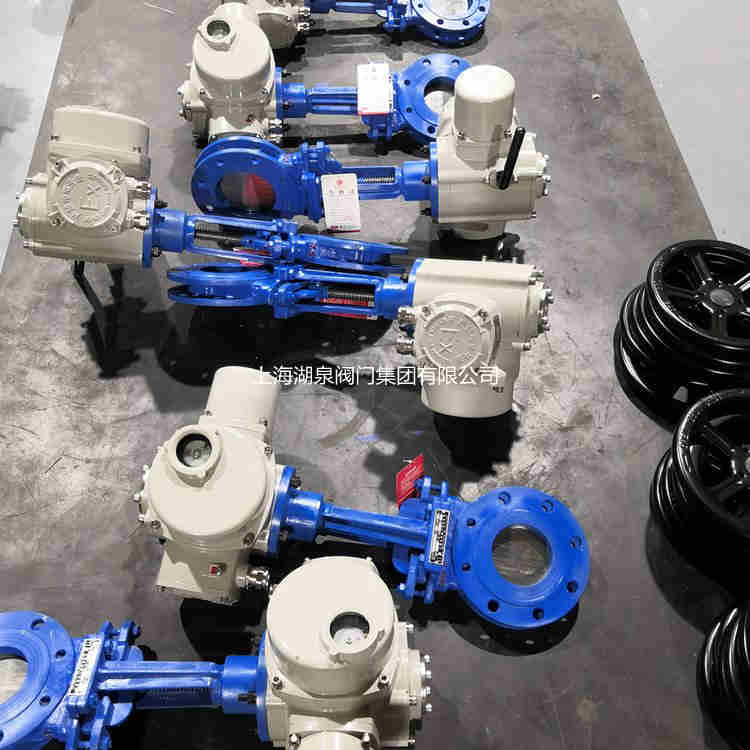

刀閘閥
刀閘閥的使用范圍為：
1.采礦、洗洗煤、鋼鐵工業--用于洗洗煤管道、濾渣漿管道等、排灰管道；
2.凈化裝置--用于廢水、泥漿、污物及帶有懸浮物的澄清水；
3.造紙工業--用于任何濃度紙漿、料水混合物；
4.電站除灰--用于灰渣漿液

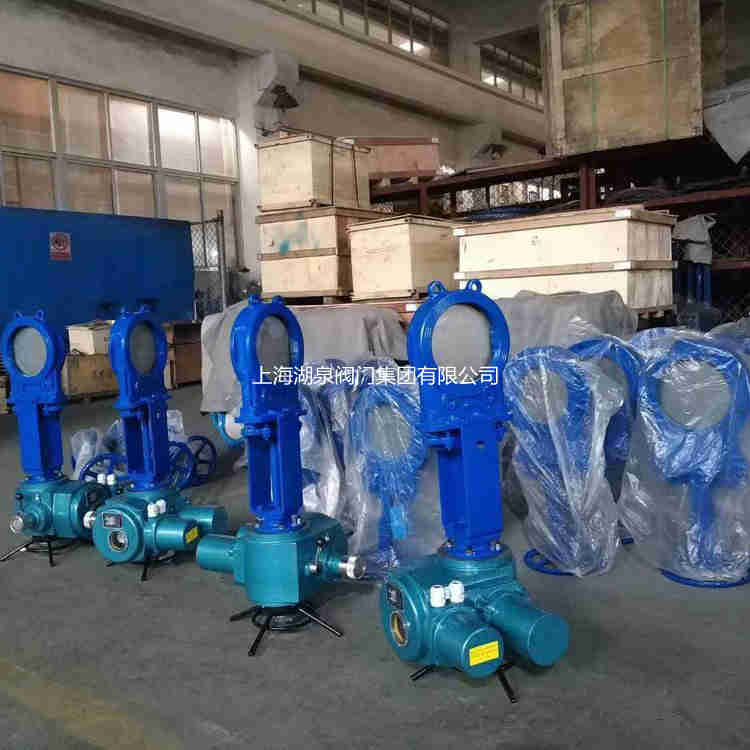

 閘閥
刀閘閥主要規格性能：
1、公稱壓力(Mpa) 殼體試驗(Mpa) 密封試驗(Mpa)1.0 1.6 1.5 2.4 1.1 1.8
2、工作溫度 ≤900℃
3、適用介質 :紙漿、污水、煤漿、灰、渣水混合物
4、主要零部件:伐 體、伐蓋 閘板 閥桿 密封面
5、材質：有不銹鋼、碳鋼、灰鑄鐵 碳鋼、不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金 等

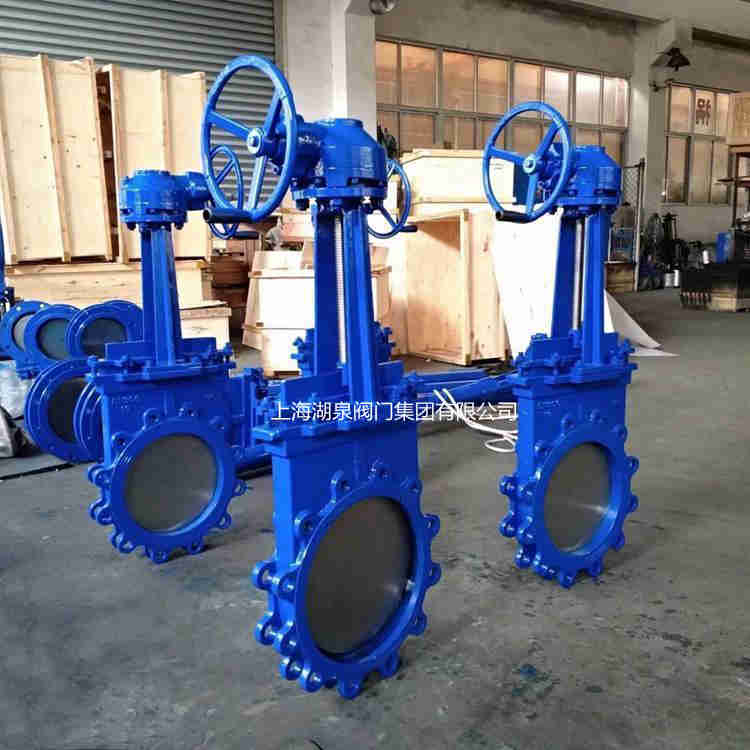

閘閥廠家
刀閘閥技術參數
型號 材料
閥體 閥桿 密封面 填料
PZ73H-10C/16C WCB 2Cr13 硬質合金、聚四氟乙烯、丁晴橡膠、合金鋼 V型聚四氟乙烯、柔性石墨環
PZ73F-10P/16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ73Y-10P/16P CF8 (304) 0Cr18Ni9 (304)
刀閘閥廠家
刀閘閥規格尺寸表大全
MPa DN L D1 D2 H N-M D0 W(Kg)
1.0 50 48 100 125 285 4-M16 180 8
65 48 120 145 298 4-M16 180 10
80 51 135 160 315 4-M16 220 12
100 51 155 180 365 8-M16 220 14
125 57 185 210 400 8-M16 230 22
150 57 210 240 475 8-M20 280 29
200 70 265 295 540 8-M20 360 38
250 70 320 350 630 12-M20 360 66
300 76 368 400 780 12-M20 400 100
350 76 428 460 885 16-M20 400 119
400 89 482 515 990 16-M22 400 195
450 89 532 565 1100 20-M22 530 285
500 114 585 620 1200 20-M22 530 389
600 114 685 725 1450 20-M27 600 529
700 127 800 840 1700 24-M27 600 790
800 127 898 950 2000 24-M30 680 850
900 154 998 1050 2300 28-M30 680 900
1000 165 1110 1160 2500 28-M30 700 1050
1200 190 1325 1380 2800 32-M36 800 1300
1.6 50 48 100 125 285 4-M16 180 8.5
65 48 120 145 295 4-M16 180 10.7
80 51 135 160 315 8-M16 220 13
100 51 155 180 365 8-M16 220 15
125 57 185 210 400 8-M16 230 23.5
150 57 210 240 475 8-M20 280 31
200 70 265 295 540 12-M20 360 40.7
250 70 320 355 630 12-M20 360 70
300 76 375 410 780 12-M22 400 107
350 76 435 470 885 16-M22 400 129
400 89 485 525 990 16-M27 400 215
450 89 545 585 1100 20-M27 530 305
500 114 608 650 1200 20-M30 530 410
600 114 718 770 1450 20-M36 600 550
700 127 788 840 1700 24-M36 600 820
800 127 898 950 2000 24-M36 680 950
900 154 998 1050 2300 28-M36 680 1020
1000 165 1110 1170 2500 28-M42 700 1120
1200 190 1325 1390 2800 32-M48 800 1480
