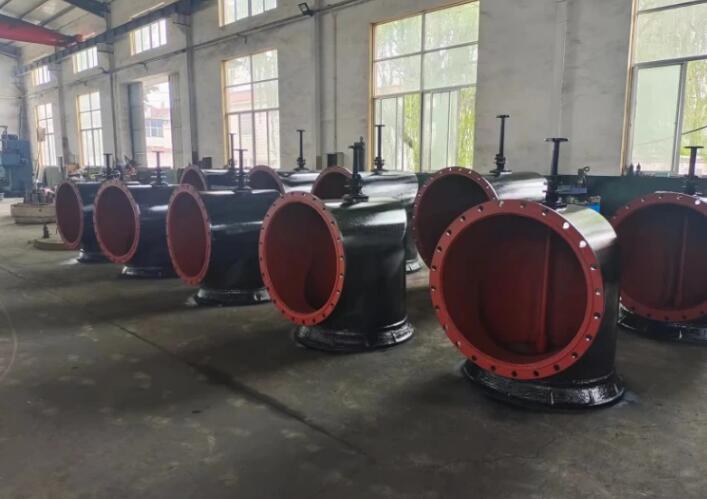

pz800配水閘閥，pz800配水閘閥實物圖

[ 2024-10-14 ]
pz800配水閘閥是一種高品質、可靠性強的水控制設備，廣泛應用于水利工程、城市供水系統以及農田灌溉等領域。它具有多種優點，為用戶提供了高效的水資源管理解決方案。首先，pz800配水閘閥采用技術和優質的材料制造而成，確保其具有卓越的性能和長久的使用壽命。它的主體材料采用優質的鑄鐵或鋼材，耐腐蝕、耐磨損，能夠在惡劣的環境條件下長期穩定運行。另外，它還采用了的密封結構設計和精密加工工藝，確保其密封性能優越，能夠有效防止水泄漏和浪費。其次，pz800配水閘閥具有靈活可調的流量控制功能。它的結構設計合理，操作簡便，能夠根據用戶的需求靈活調節水流量大小，實現精確的流量控制。在水利工程和城市供水系統中，它可以根據不同的需求，調整水壓和水位，保證水資源的合理利用和分配。

閥

此外，pz800配水閘閥還具有耐用可靠的特點。它的結構簡單緊湊，維護方便，不易損壞，能夠在長時間的運行中保持穩定的性能。它的閥門開啟和關閉操作平穩，不會產生沖擊和振動，保護配水系統的正常運行。同時，它還具有良好的耐壓性能和耐腐蝕性能，能夠適應不同介質和工作條件。
配水閥

安裝尺寸表：

型號

PZI-400

PZI-500

PZI-600

PZI-800

PZI-1000

公稱直徑（毫米）

400

500

600

800

1000

介質

水

介質溫度

常溫

操作行程（毫米）

216

216

290

290

314

壓力（公斤力/厘米2）

工作壓力

1

試驗壓力

2.5

操縱方式

手動操作

工藝

鑄造/焊接

重量（公斤）

帶法蘭短管

370

450

637

851

1431

不帶法蘭短管

289

345

494

656

1122

　備注

PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式

該閥門主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于80度。配水閘門根據工作方式分為手動(PZ-1型)和電動(PZ-TT)。配水閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。配水閘門閘閥關閉時, 密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座, 以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動, 也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上, 再倒回 1/2－1圈, 作為全開閥門的位置。因此 ,閥門的全開位置，按閘板的位置（即行程>來確定。有的閘閥, 閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動, 而使閘板提升, 這種閥門叫做旋轉桿。

閥門

結構及安裝尺寸

通徑/DN

Dg

D

D1

D2

D3

D4

d

φ

H1

H2

h1

h2

h3

h4

a1

a2

b1

b2

C

C1

C2

n×d

2×d1

n×d2

u×d3

PZI-400

400

540

495

535

85

120

35

500

750

988

250

462

723

1250

300

300

400

400

410

190

70

419

215

417

1623

PZI-500

500

640

600

640

85

120

35

600

750

988

300

512

673

1250

300

300

400

400

470

230

70

419

215

417

1623

PZI-600

600

760

705

755

100

136

42

600

750

1065

350

602

968

1250

300

300

400

400

520

360

80

419

219

617

2025

PZI-800

800

960

920

975

100

135

42

600

750

1065

450

702

868

1250

300

300

400

400

625

360

80

419

219

617

2430

PZI-1000

1000

1160

1120

1175

115

160

50

700

900

1265

550

842

1119

1500

400

400

500

500

720

450

100

419

219

622

2830


總之，pz800配水閘閥是一種高效、可靠的水控制設備，通過其優秀的性能和靈活的調節功能，為用戶提供了高效、安全、可持續的水資源管理解決方案。無論是用于水利工程、城市供水系統，還是農田灌溉等應用領域，它都能夠發揮重要作用，提升水資源利用效率，實現可持續發展。
