多功能水泵控制閥JD745X-16Q,DN250產品介紹及說明書

[ 2024-11-08 ]

更多相關產品點擊:控制閥

‌多功能水泵控制閥屬于水力控制閥類‌。多功能水泵控制閥是一種控制閥,主要用于調節水泵的啟停和轉速,通過控制閥門的開度來控制水泵的流量和壓力,起到保護水泵和管道設備的作用‌。多功能水泵控制閥的工作原理是通過電動執行器控制閥門的開度,從而實現水泵流量的調節。其主要構成部分包括閥門、電動執行器和控制器等,可以聯接到智能自動控制系統中進行控制‌。多功能水泵控制閥廣泛應用于中央空調、工業冷卻系統等領域,特別是在高層建筑給水系統和其他給水系統的水泵出口管道上,用于防止水錘及水擊現象的產生,并具有速閉、緩閉及吸能腔等多種功能,能夠滿足系統工程設備自動化控制的要求‌。多功能水泵控制閥通常由主閥、調節閥及接管系統組成,閥體采用直流式結構,主閥控制室為膜片式或活塞式的雙控制室結構。
閥

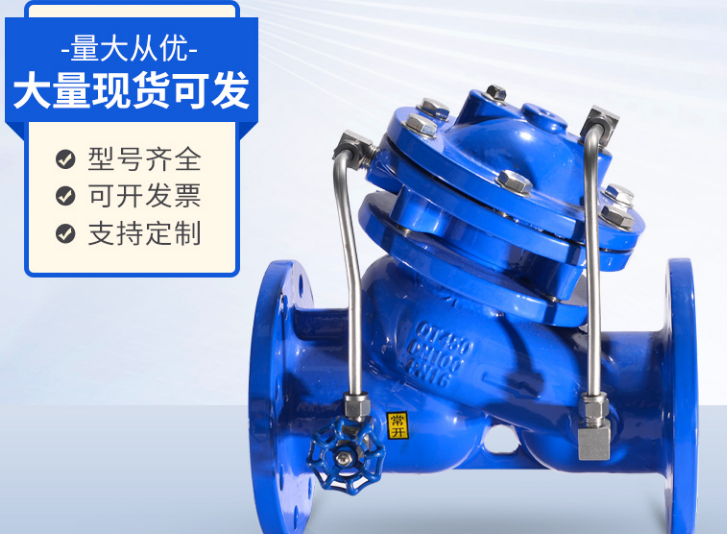

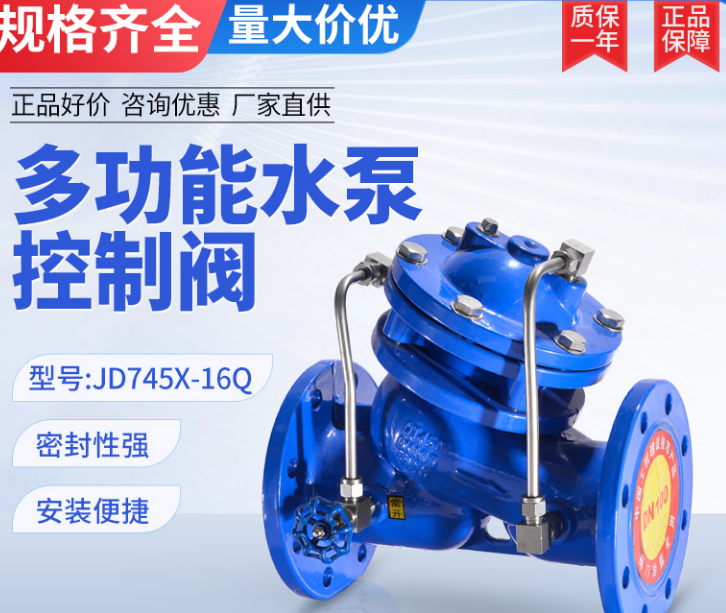

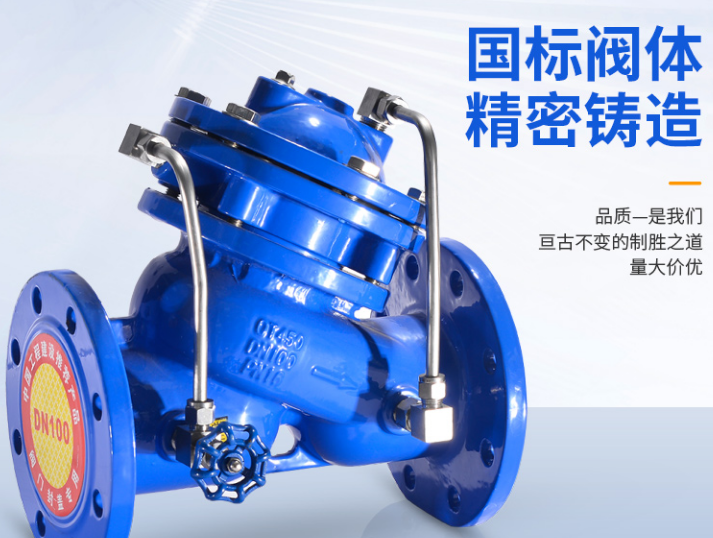

JD745X-16C多功能水泵控制閥是由主閥和調節閥及接管系統組成的機械。防止水錘效果好,將緩開、止回速閉、緩閉等消除水錘的技術一體化,防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。操作方便,無需為閥門另配電控系統,閥門隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。閥體采用了全通道、直流式、流線型設計。水力損失小,節能效果好。本閥門安裝在水泵出口端,順序?qū)崿F(xiàn)緩慢開啟、全開、速閉、緩閉等功能。本產品用于高層建筑給水系統和其它給水系統的水泵出口管路上,防止和減弱水泵啟閉時管線的水錘水擊,防止水倒流保護水泵,維護管路安全。
閥門
多功能水泵控制閥技術參數

公稱壓(Mpa)
殼體試驗壓力(MPa)
密封試驗壓力(MPa)
調壓范圍(MPa)
緩閉時間(S)
最低動作壓力(MPa)
適用介質
介質溫度(℃)
1.0
1.5
1.1
0.09-0.8
3-60
(可調)
≥0.07
0-80
1.6
2.4
1.76
0.15-1.4
2.5
3.75
2.75
0.2-2.0

多功能水泵控制閥規格尺寸
DN
L
H
D
mm
D1
mm
b
mm
D2
mm
n-Φd
mm
mm
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
PN1.0
PN1.6
PN2.5
40
240
270
150
150
150
110
110
110
18
18
18
88
88
84
4-17.5
4-17.5
4-18
50
240
270
165
165
165
125
125
125
20
20
20
102
102
99
4-17.5
4-17.5
4-18
65
270
340
185
185
185
145
145
145
20
20
22
122
122
118
4-17.5
4-17.5
8-18
80
300
400
200
200
200
160
160
160
22
22
24
133
133
132
8-17.5
8-17.5
8-18
100
350
440
220
220
235
180
180
190
24
24
24
158
158
156
8-17.5
8-17.5
8-22
125
400
460
250
250
270
210
210
220
26
26
26
184
184
184
8-17.5
8-17.5
8-26
150
480
500
285
285
300
240
240
250
26
26
28
212
212
211
8-22
8-22
8-26
200
500
640
340
340
360
295
295
310
28
30
30
268
268
274
8-22
12-22
12-26
250
605
690
395
405
425
350
355
370
28
32
32
320
320
330
12-22
12-26
12-30
300
700
820
445
460
485
400
410
430
28
32
34
370
370
389
12-22
12-26
16-30
350
800
950
505
520
555
460
470
490
30
36
38
430
430
448
16-22
16-26
16-33
400
900
1400
565
580
620
515
525
550
32
38
40
482
482
503
16-26
16-30
16-36
450
1000
1580
615
640
670
565
585
600
32
40
42
532
550
548
20-26
20-30
20-36
500
1100
1600
670
715
730
620
650
660
34
42
44
585
585
609
20-26
20-33
20-36
600
1300
1815
780
840
845
725
770
770
36
48
46
685
685
720
20-30
20-36
20-39
700
1400
2040
895
910
960
840
840
845
40
54
50
800
800
820
24-30
24-36
24-42
800
1500
2350
1015
1025
1085
950
950
990
44
58
54
905
905
925
24-33
24-39
24-48
控制閥

選型要點:

( 1 )工程式中應用的水力控制閥是經過制造廠檢驗合格,各種標識齊全,技術資料符合要求的產品。

( 2 )根據功能要求,選擇閥門種類,再根據管道輸送介質、溫度、建筑標準和業主要求等,確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。

( 3 )閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別,管道輸送的介質,其工作壓力應小于閥門的公稱壓力值。

( 4 )工程中水力控制閥的設置應當有足夠的空間,以便管理、操作、安裝和維修,并應符合管路對閥門的要求。

( 5 )管路采用法蘭連接時,應采用法蘭連接的水力控制閥;管路采用溝槽式連接時,應采用溝槽式連接的水力控制閥。

( 6 )水利控制閥應設置在介質單向流動的管路上。

( 7 )水利控制閥主閥體上的箭頭方向必須與管路系統流向一致。

( 8 )接水力控制閥管段不 應有氣堵 、氣阻現象。在管網高位置 等存氣段 應設置自動排氣閥。

( 9 )閥門水平安裝時,閥蓋、閥桿應朝上。垂直安裝時,閥蓋、閥桿應朝外。
