產品名稱:Z41X明桿彈性座封閘閥[ 2013-08-30 ]

訂購熱線:021-64162222
訂購傳真:021-62677999
質量穩定:實行全過程質量監控,細致入微全方位檢測!
價格合理:高效內部成本控制,減少了開支,讓利于客戶
交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 產品說明:

    本公司所生產的“上SQ泉”牌Z41X明桿彈性座封閘閥除具有彈性座封閘閥的優點之外,并可以較直觀顯示閥門開度,啟閉迅速可靠,故常用于消防及工業系統。一般安裝于距地面較高的位置。公司引進歐洲高科技閥門制造技術所生產的彈性座封閘閥,利用閘門整體包膠產生變形補償作用達到良好的密封效果,克服了一般閘閥密封不良、漏水和生銹的現象??蓮V泛用于自來水、污 水、建筑、石油、化工、食品、醫藥、輕傷、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

    產品特點:

    1、平底式閥座,不出現污物堆積,使密封更可靠;

    2、閥瓣整體包丁腈橡膠;

    3、閥門內件采用耐腐蝕不生銹鋼和銅合金材料,可用于污水系統適應較惡劣的工作環境;

    4、體積小,重量輕,便于安裝和維修;

    5、閥桿采用三道O型環密封,大大減少了開關時的磨擦阻力,開關輕巧不漏水;

    產品主要技術參數:

    公稱壓力:1.0~2.5MPa    工作溫度:0~80℃     法蘭標準:GB/T 17241.6 GB9113

    公稱通經:50~600mm    適用介質:水、油、氣等   試驗標準:GB13927 AP1598

    產品主要零件材料:

    Z41X明桿彈性座封閘閥主要零件材料
    名 稱 材 質
    閥 體 灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
    閘 板 球 墨 鑄 鐵 +三 元 乙 丙 或 丁 腈 橡 膠
    中 口 墊 丁 腈 橡 膠、三 元 乙 丙
    密 封 圈 丁 腈 橡 膠
    支 架 灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
    閥 桿 不 銹 鋼
    螺 栓 不 銹 鋼
    壓 蓋 球 墨 鑄 鐵、鑄 鋼
    閥 桿 螺 母 銅 合 金
    手 輪 (傳 動 帽) 可 鍛 鑄 鐵

    產品主要外形及連接尺寸:

    Z41X明桿彈性座封閘閥主要外形及連接尺寸
    DN 50 65 80 100 125 150 200 250 300 350 400
    L 178 190 203 229 254 267 292 330 356 381 406
    HA 322 332 350 420 581 581 736 882 1009 1300 1380
    HC 374 398 429 524 721 736 942 1031 1117 1655 1805

    產品訂貨須知:

    一、①明桿彈性座封閘閥產品名稱與型號②明桿彈性座封閘閥口徑③是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定上海湖泉的明桿彈性座封閘閥型號,請按明桿彈性座封閘閥型號直接向我司銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的湖泉閥門專家為您審核把關。

    感謝您訪問我們的網站【http://edutenango.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

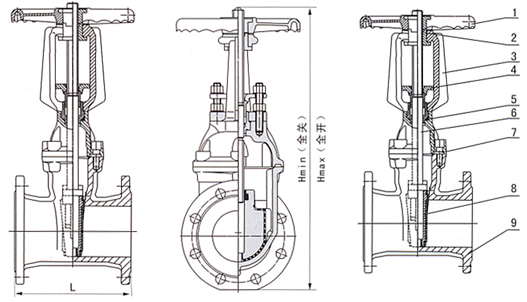

  • Z41X明桿彈性座封閘閥結構圖片
