產品名稱：Q61F-16P三片式不銹鋼高壓焊接球閥|Q61F-16C直埋式全焊接球閥[ 2013-10-15 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 產品說明：

    焊接球閥在各個領域使用都非常廣泛，其優越的品質和高性能的穩定性是普通鑄鋼球閥所無法達到的，全焊接球閥使用壽命遠遠大于鑄鋼球閥，全焊接球閥廣泛應用于城市燃氣、城市供熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上

    產品特征：

    1.閥體是由鋼管焊接而成。

    2.球墊采用強化聚四氟乙烯。

    3.閥桿采用防爆設計。

    4.溫度范圍：-60-200℃

    5.驅動方式：手動或渦輪傳動。

    6.檢測標準：Api 598

    產品性能參數：

    球閥型號：Q61F-16C/P

    連接方式：焊接，對焊

    壓力等級：150~600LB,1.6MPa~ 4.0MPa

    產品規格：1/2" ~ 40" , DN15 ~ 1000mm

    產品材質：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根據客戶要求選。

    適用溫度：-29℃≤t≤150 ℃（跟閥體材質及密封面材質不同所承溫有差異）

    適用介質：水、石油、天然氣及酸堿介質等

    驅動方式：電動、手動、蝸輪驅動、齒輪驅動等

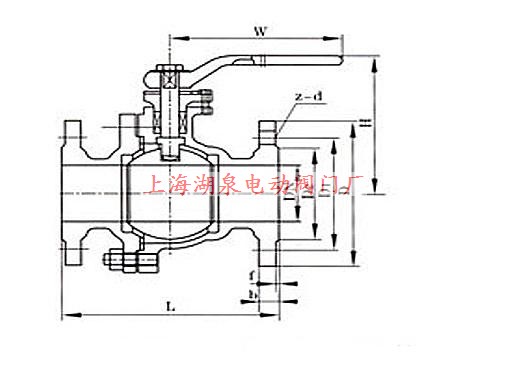

    產品外形及結構尺寸：

    Q61F-16P三片式不銹鋼高壓焊接球閥|Q61F-16C直埋式全焊接球閥外形尺寸
    型號 公稱通徑 尺寸mm
    L L1 D D1 H L0
    Q61F-16C/P 10 150 60 90 18 68 220
    15 170 70 100 23 62 220
    20 191 81 110 29 75 250
    25 205 985 115 36 80 250
    32 230 110 150 43 96 300
    40 260 120 170 49 111 400
    50 330 140 200 61 128 400
    65 360 150 220 80 180 500
    80 380 160 270 105 200 600
    100 430 188 320 118 245 800

     產品訂貨須知：

    一、①直埋式全焊接球閥產品名稱與型號②直埋式全焊接球閥口徑③是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定上海湖泉的直埋式全焊接球閥型號，請按直埋式全焊接球閥型號直接向我司銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。

    感謝您訪問我們的網站【http://edutenango.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務

  • Q61F-16P三片式不銹鋼高壓焊接球閥|Q61F-16C直埋式全焊接球閥結構圖片
