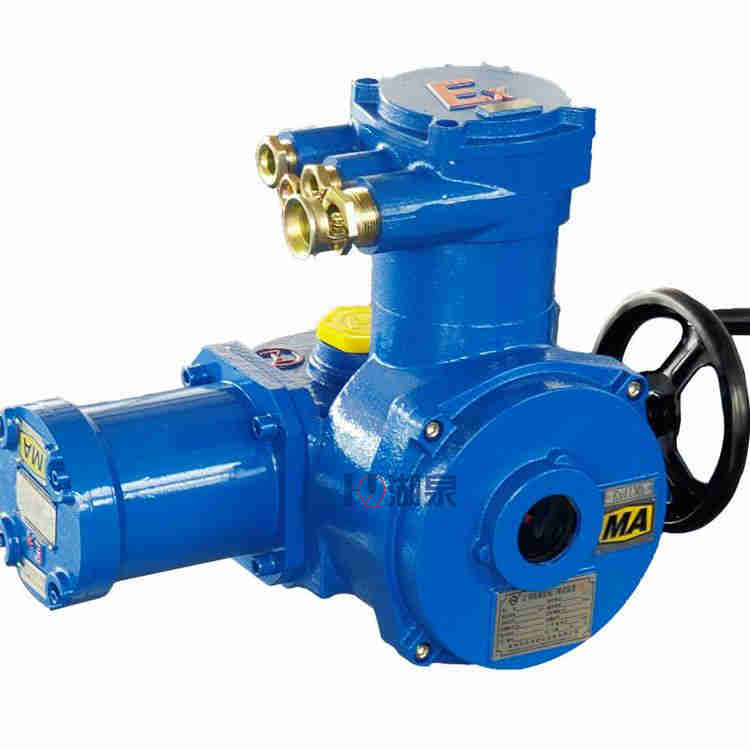

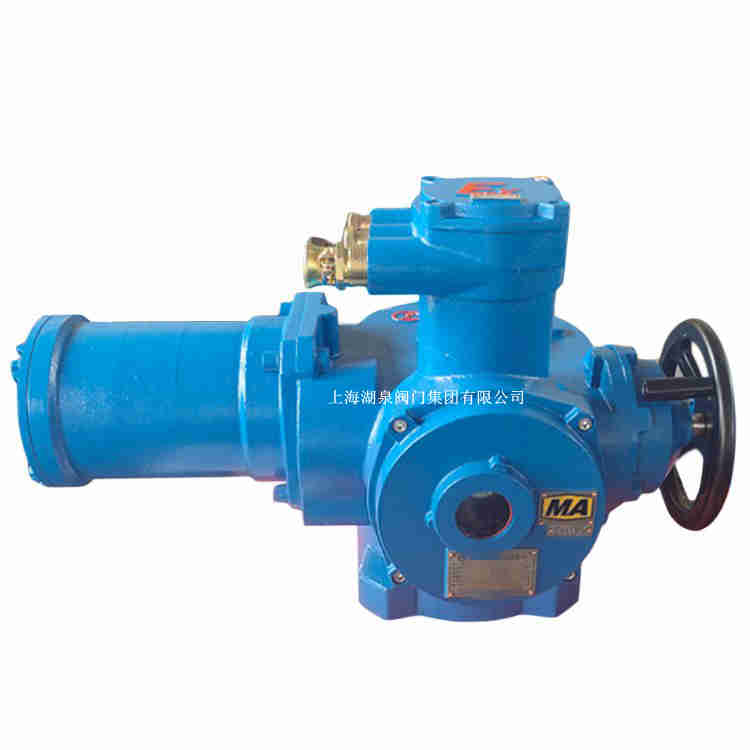

礦用隔爆型閥門電動裝置ZB60-24是什么意思？ZB60-24:表示多回轉礦用隔爆型閥門電動裝置,輸出軸公稱轉矩為600N.m,輸出轉速為24r/min。
ZB30-24:表示多回轉礦用隔爆型閥門電動裝置,輸出軸公稱轉矩為300N.m,輸出轉速為24r/min。
型號示例:
ZB90-24/Z:表示礦用隔爆型閥門電動裝置,輸出轉矩900N·m(90kgf·m),輸出轉速24r/min,帶整體控制結構型。 本公司生產的該系列閥門電動裝置：DZB10 DZB20 DZB30 DZB45 DZB60 DZB90 DZB120 DZB180 DZB250 DZB350 DZB500 Z10-24/B Z20-24/B Z30-24/B Z45-24/B Z60-24/B Z90-24/40B Z120-24/60B Z180-18/80B 1.防爆型電動裝置，可直接與閘閥、截止閥、節流閥和隔膜閥配套組裝成電動閥門，也可以與二次減速器組裝成DQB/DB型電動裝置，與球閥、碟閥配套組成電動閥門。它可以準確地按控制指令進行開啟和關1．電動裝置的外殼防護等級IP55 2．電動裝置在下列條件下正常工作： 海拔高度不超過1000m； 工作環境溫度—20℃～+40℃； 工作環境相對濕度≤95％(25℃)； 工作環境不含有強腐蝕性的介質； 短時工作制，時間定額為10min； 額定電壓為380V，頻率為50HZ。

型號規格	公稱轉矩（N·m）	公稱推力（KN）	閥桿直徑	轉圈數（圈）	手動 速比	輸出轉速（r/min）	電機功率（KW）	參考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150					24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300					18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600					24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200					24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500					18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000					18/24	10/15	350


外形尺寸見圖1和表3

型號	H	H1	L1	L2	L3	F	F1	F2	F3	F4	фD
Z5	271	96	158	226	249	158	259		310		316
Z10-Z30	316	130	200	238	295	200	255	317	349	374	400
Z45-Z60	415	195	277	277	394	230	275	391	369	394	460
Z90-Z120	453	195	281	281	412	278	310	426	404	429	556
Z180-Z250	585	250	320	320	474	295	360	476	455	476	320
Z350-Z500	717	280	399	399	1076	433	417	442	417	542	565

注1：L1為戶外型/隔爆型 L2為整體型/整體隔爆型
注2：F1為戶外型  F2為隔爆型  F3為整體型
F4為整體隔爆型/整體調節隔爆型

按防護類型分：有戶外型和隔爆型；
按控制方式分：一體化開關型和一體化調節型；
按連接形式分：有轉矩型、電站型和推力型。
1、電源：常規，三相380V（50Hz）
特殊，三相660V、440V、415V（50Hz、60Hz）
單相220V、110V（50Hz、60Hz）
2、環境溫度：-20~+60℃（特殊訂貨-40~+80℃）
3、相對濕度：≤95%（25℃時）
4、防護等級：IP55（特殊訂貨IP65、IP67）
5、工作制：短時10分鐘（特殊訂貨30分鐘）


電動執行機構-	防護類型	額定輸出轉矩	連接型式-	輸出轉速（r/min）	/特殊類型
Z：多回轉	W：戶外型	5～500N.m	無：轉矩型	12/18/24/36/42/48/60	Z：整體型
	B：隔爆型		T：推力型		T：調節型
			I：電站型



ZW 型多回轉系列按防護類型分：戶外型和隔爆型。
DZW 型多回轉系列按控制方式分：基本型、隔爆型、整體型（開關型/調節型）、整體隔爆型、總線控制
型。
DZW 型多回轉系列按連接型式分：有轉矩型、電站型和推力型。

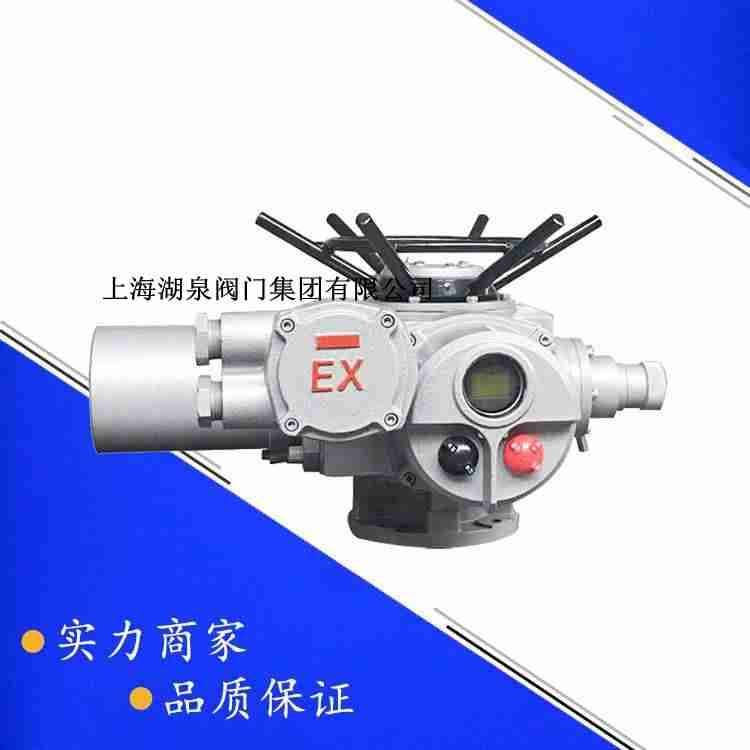

隔爆型閥門電動裝置智能型 帶485通訊接口工作環境和主要技術參數
供電電源：(常規三相)380V、50HZ， （單相電源）220V、110V， （特殊電源）400V、415V、440V,660V 環境溫度：-20～+60°C（特殊要求可達到-20～+80°C）
相對濕度：≤95%（+25°C）
防護等級：(常規)IP65、（特殊訂做）IP67
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有 dI 和 dIIBT4 兩種，dI 適用于煤礦非采掘工作面；dIIBT4 用于工廠，適用于環境為 IIA、IIB 級 T1～T4 組的爆炸性氣體混合物。
防爆標志：ExdIIBT4
電機工作制式：額定運行時間為 10 分鐘（特殊訂貨 15-30 分鐘）
